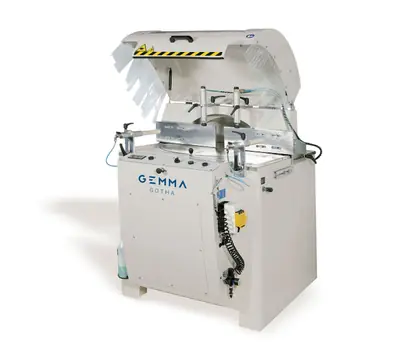

Single head cutting machineTroncatrice monotestaΔισκοπρίονο μονής κεφαλής
Gotha
Single head cutting machine with upstroke blade Ø 600 mm.Troncatrice monotesta con lama ascendente Ø 600 mm.Δισκοπρίονο μονής κεφαλής με ανερχόμενο δίσκο Ø 600 mm.
BladeLamaΔίσκοςØ 600 mm
PowerPotenzaΙσχύς3 kW
WeightPesoΒάρος310 kg
DimensionsIngombriΔιαστάσεις1.100 × 1.230 × 1.650 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Electro-welded steel base
- 2 vertical pneumatic clamps
- Pivoting working table
- Mechanical stops for quick selection of 45°/90°/135° angles
- Depth-adjustable back stop (linear guides)
Cutting unit
- Cutting angles from 10° to 170° with intermediate angles
- Digital display to view cutting angles
- Venturi lubrication system
- 1 blade Ø 600 mm included
Safety
- Integral cutting area protections with manual opening and closing
- Complies with CE safety regulations as standard
Struttura
- Basamento in acciaio elettrosaldato
- 2 morse pneumatiche verticali
- Rotazione del piano di lavoro
- Battute meccaniche per selezione rapida angoli 45°/90°/135°
- Battuta posteriore regolabile in profondità (guide lineari)
Unità di taglio
- Angoli di taglio da 10° a 170° e angoli intermedi
- Visualizzazione angoli di taglio su display digitale
- Lubrificazione taglio nebulizzata (Venturi)
- 1 lama Ø 600 mm inclusa
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura manuale
- Risponde di serie alle normative di sicurezza CE
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- 2 κάθετες πνευματικές μέγγενες
- Περιστρεφόμενο τραπέζι εργασίας
- Μηχανικά στοπ για γρήγορη επιλογή γωνιών 45°/90°/135°
- Πίσω στοπ ρυθμιζόμενο σε βάθος (γραμμικοί οδηγοί)
Μονάδα κοπής
- Γωνίες κοπής από 10° έως 170° με ενδιάμεσες γωνίες
- Ψηφιακή οθόνη ένδειξης γωνιών κοπής
- Σύστημα λίπανσης Venturi (νέφωση)
- Περιλαμβάνεται 1 δίσκος Ø 600 mm
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με χειροκίνητο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 190 × 190 mm | 245 × 100 / 470 × 60 mm |
| 45° | 145 × 145 mm | 180 × 80 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 190 × 190 mm | 245 × 100 / 470 × 60 mm |
| 45° | 145 × 145 mm | 180 × 80 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 190 × 190 mm | 245 × 100 / 470 × 60 mm |
| 45° | 145 × 145 mm | 180 × 80 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Motor power | 3 kW |
| Compressed air supply | 7 bar |
| Air consumption per cycle | 10 Nl |
Cutting unit
| Blade diameter | 600 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.800 rpm |
| Max cutting speed | 6 m/min |
| Blade output management | Oleopneumatic |
| Cutting angles | 10° – 170° |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Potenza motore | 3 kW |
| Pressione d’esercizio | 7 bar |
| Consumo d’aria per ciclo | 10 Nl |
Unità di taglio
| Diametro lama | 600 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.800 giri/min |
| Velocità max di taglio | 6 m/min |
| Gestione uscita lama | Oleopneumatica |
| Angoli di taglio | 10° – 170° |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Ισχύς κινητήρα | 3 kW |
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 10 Nl |
Μονάδα κοπής
| Διάμετρος δίσκου | 600 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.800 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Έλεγχος εξόδου δίσκου | Υδροπνευματικός |
| Γωνίες κοπής | 10° – 170° |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Blade Ø 600 mm
- Laser line marker
- Horizontal pneumatic clamps
- Pneumatic cover
- Oil tank 25 l
- In 2000 – infeed roller conveyor 2 m
- In 3000 – infeed roller conveyor 3 m
- Out 3000 – digital outfeed roller conveyor 3 m
- Out 4000 – digital outfeed roller conveyor 4 m
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- USA–Canada setup (UL-CSA standards)
- Ocean freight packaging
- Lama Ø 600 mm
- Dispositivo laser per tracciatura linee
- Morse orizzontali pneumatiche
- Cuffia pneumatica
- Tanica olio 25 l
- In 2000 – rulliera di carico 2 m
- In 3000 – rulliera di carico 3 m
- Out 3000 – rulliera digitale di scarico 3 m
- Out 4000 – rulliera digitale di scarico 4 m
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Allestimento USA–Canada (normative UL-CSA)
- Imballo per spedizione via mare
- Δίσκος Ø 600 mm
- Laser χάραξης γραμμής κοπής
- Οριζόντιες πνευματικές μέγγενες
- Πνευματικό κάλυμμα
- Δοχείο λαδιού 25 l
- In 2000 – ράουλα τροφοδοσίας 2 m
- In 3000 – ράουλα τροφοδοσίας 3 m
- Out 3000 – ψηφιακά ράουλα εξόδου 3 m
- Out 4000 – ψηφιακά ράουλα εξόδου 4 m
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Έκδοση ΗΠΑ–Καναδά (πρότυπα UL-CSA)
- Συσκευασία για θαλάσσια μεταφορά

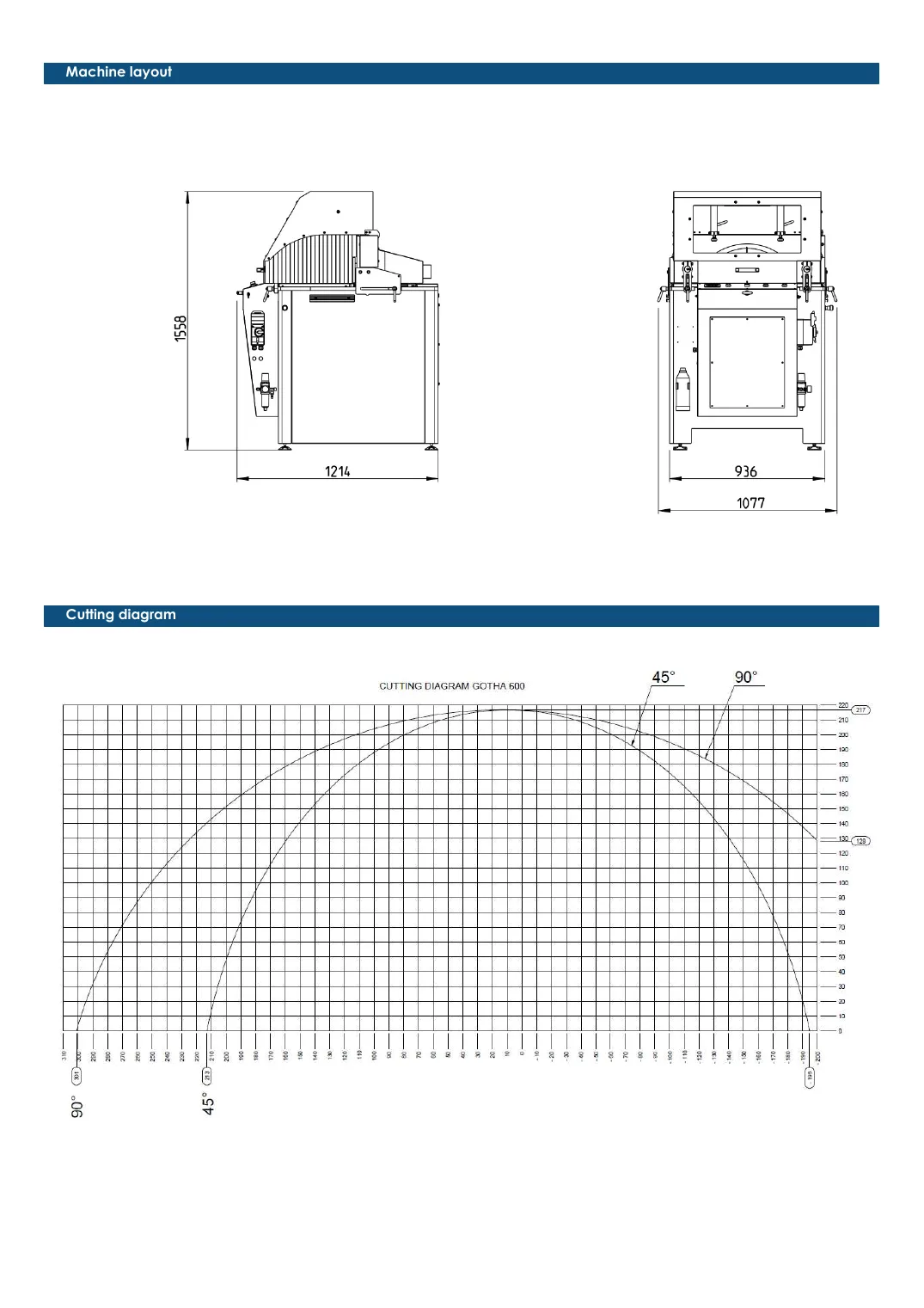

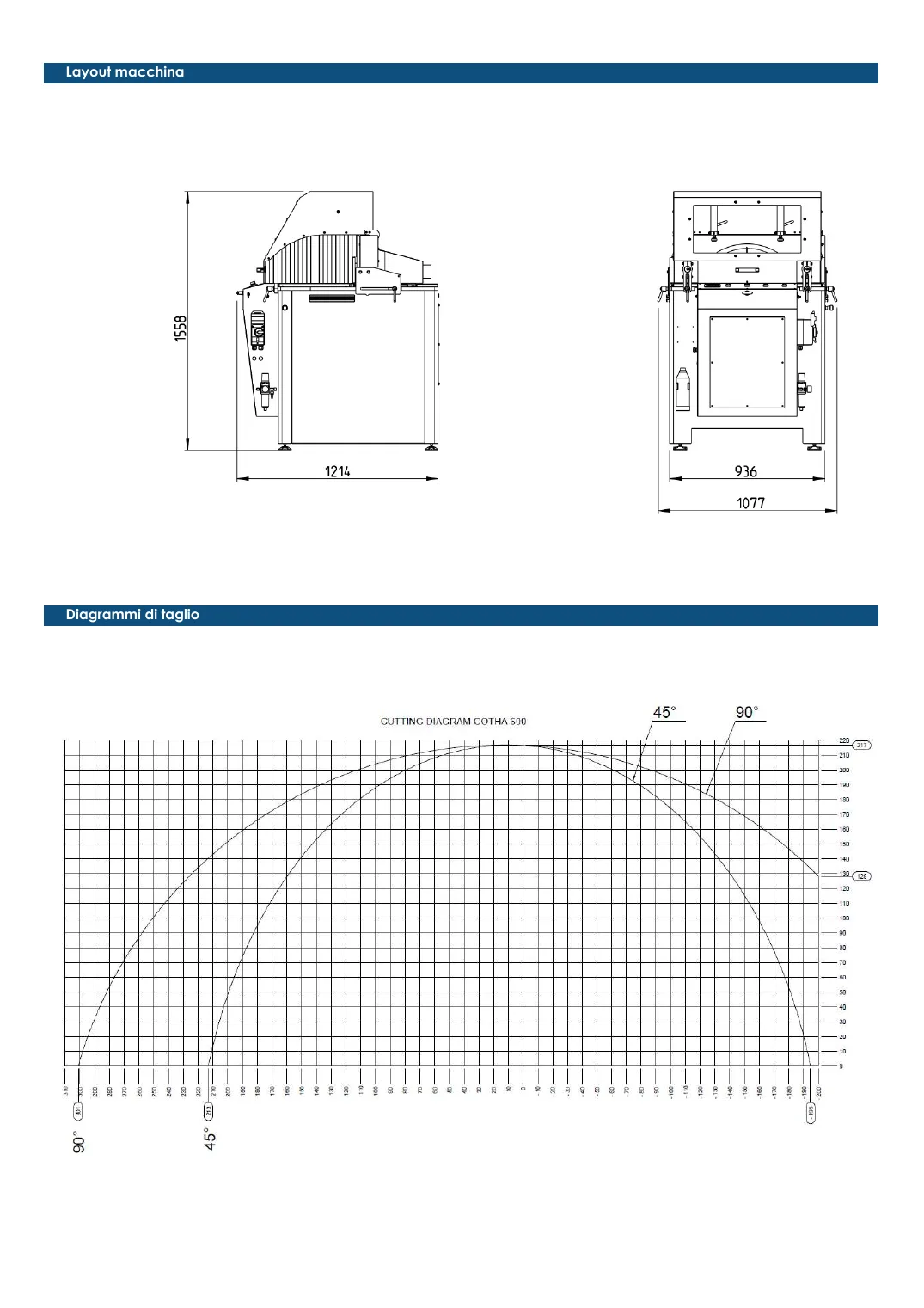

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
