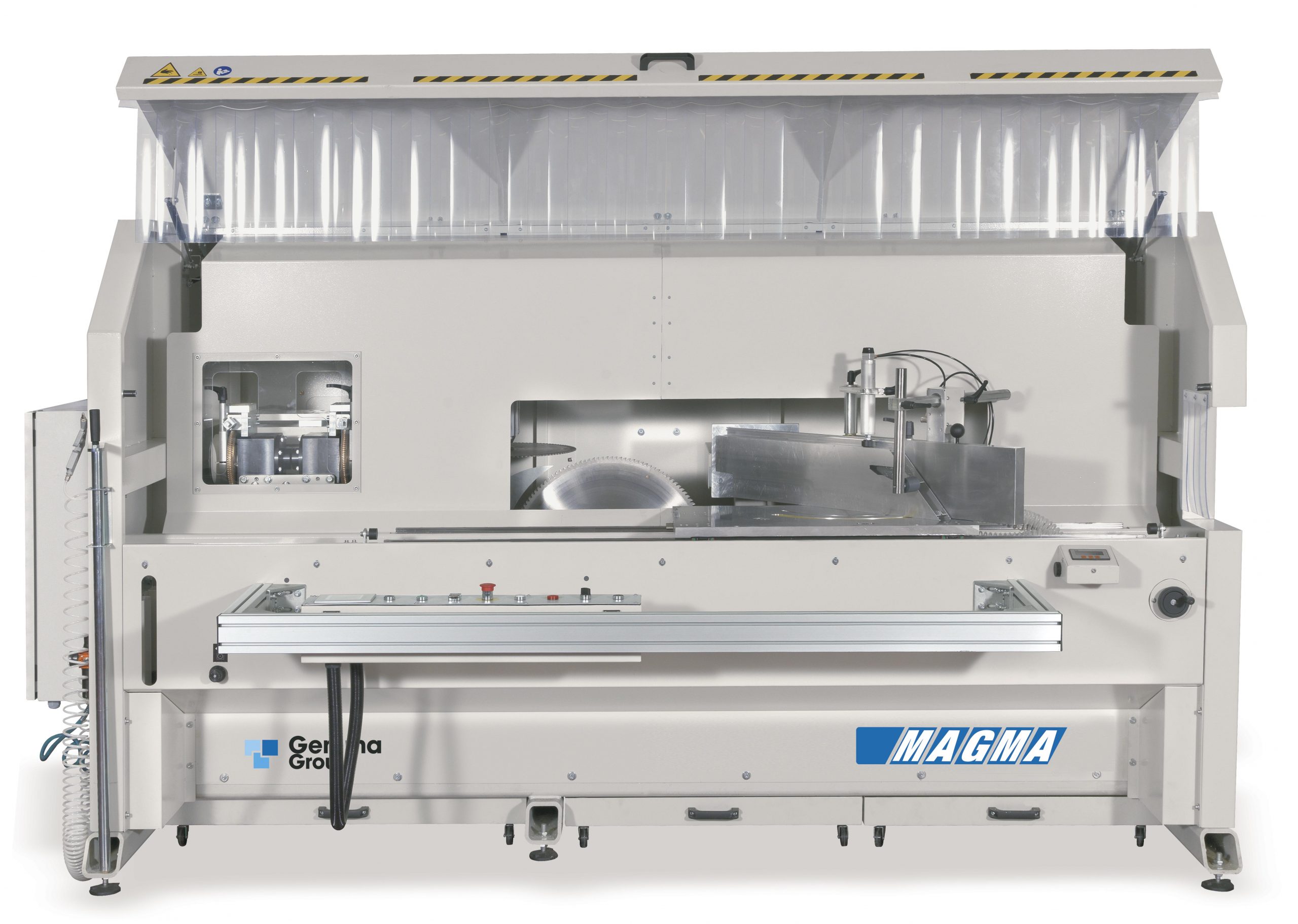

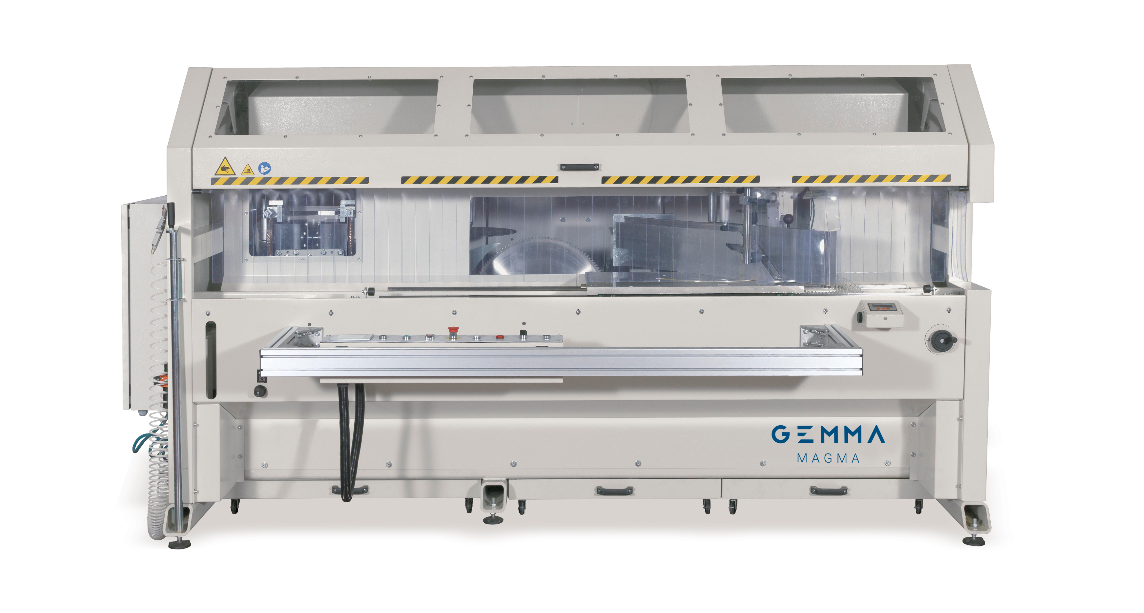

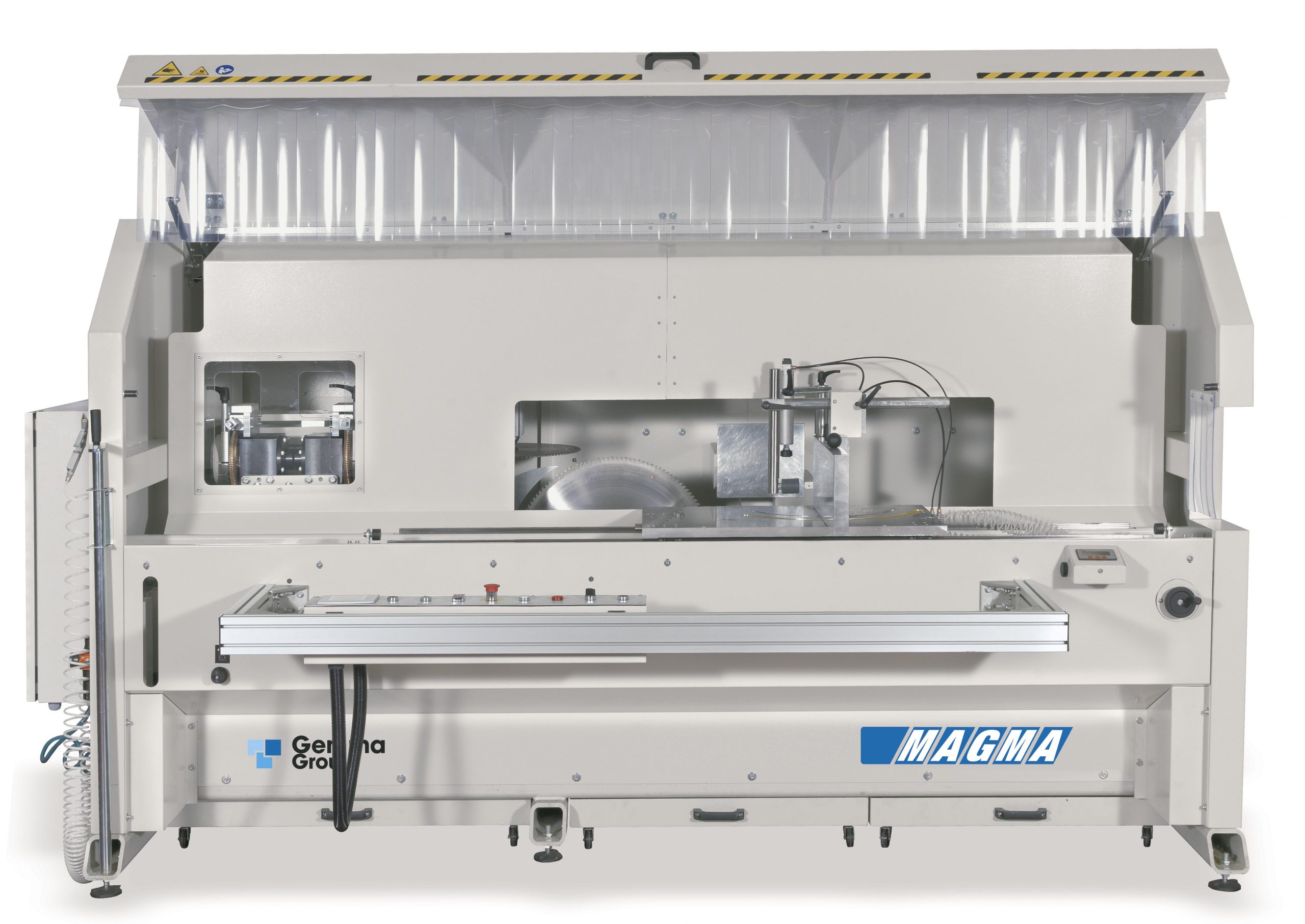

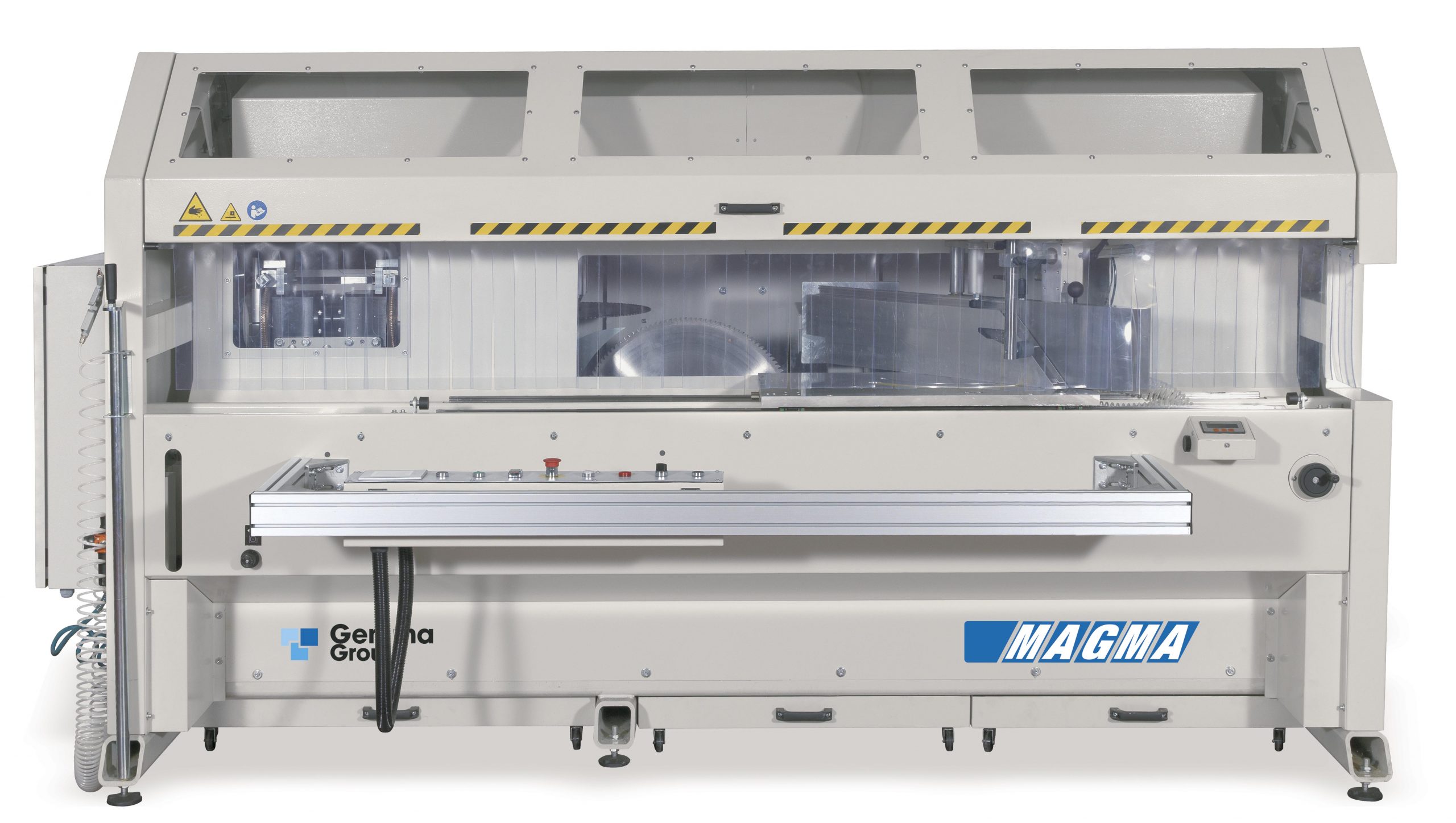

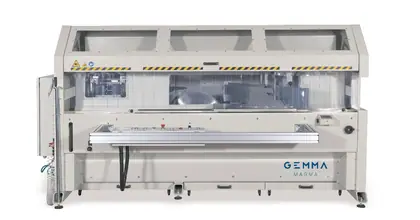

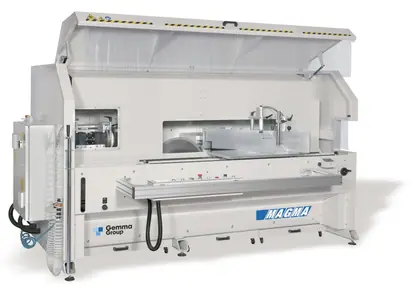

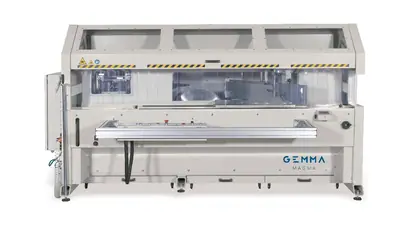

Double blade end milling machineIntestatrice a due lameΦρέζα μετώπων διπλού δίσκου
Magma
Double blade end milling machine.Intestatrice a due lame.Φρέζα μετώπων (intestatrice) με δύο δίσκους.
BladeLamaΔίσκοςØ 500 / 600 mm
PowerPotenzaΙσχύς3 kW
WeightPesoΒάρος1.200 kg
DimensionsIngombriΔιαστάσεις3.300 × 1.900 × 1.800 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Electro-welded steel base
- Support table sliding on linear guides

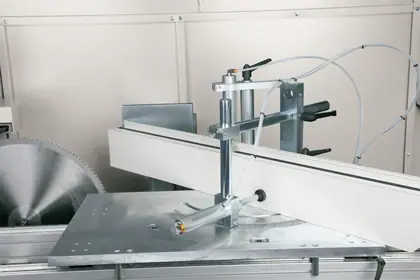

- Vertical and horizontal profile clamping
- Profile support table with tilting square
- Mechanical stops for quick selection of 45°/90°/135° angles
- Depth-adjustable back stop (linear guides)

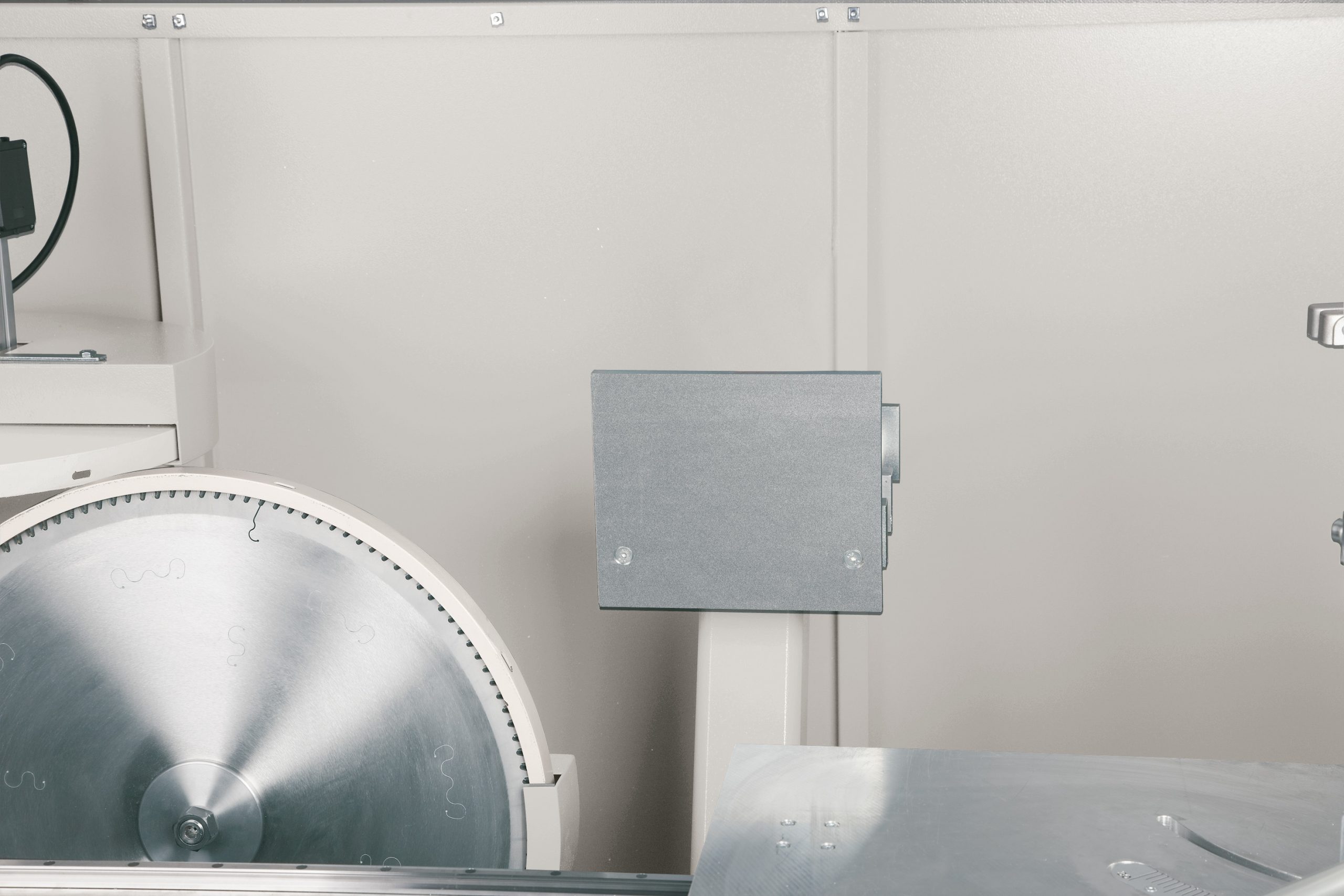

Cutting unit

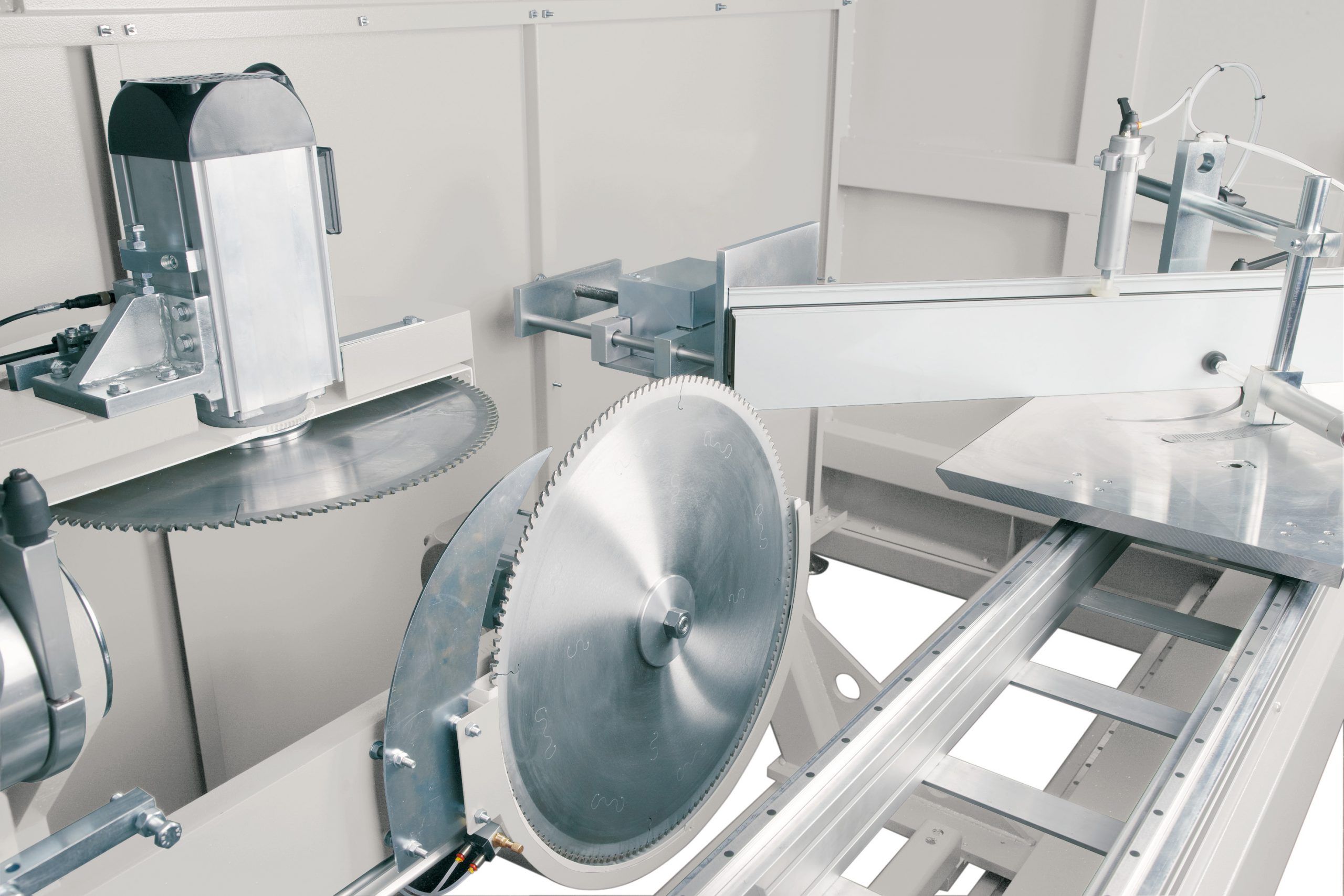

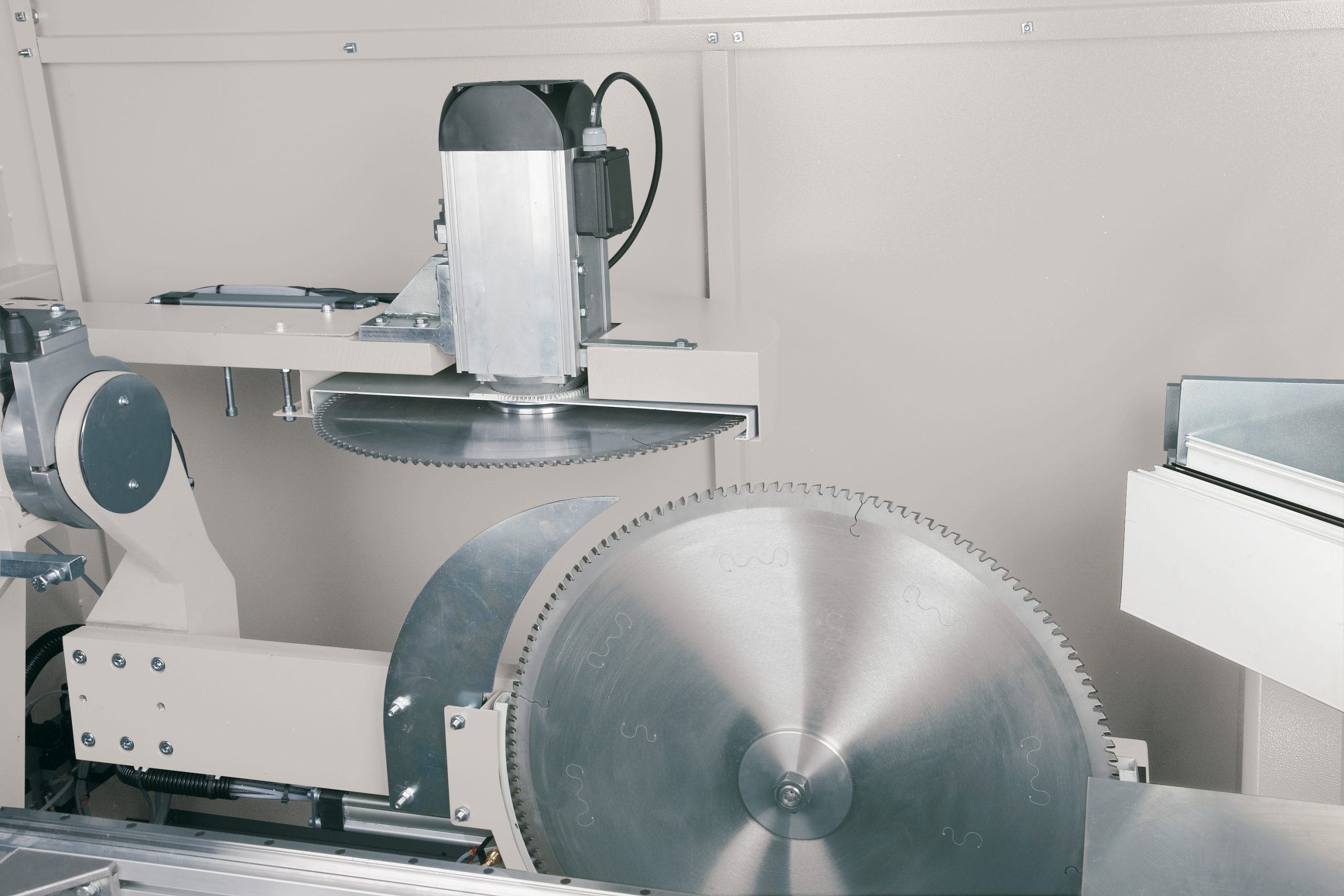

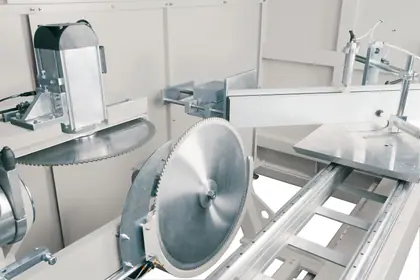

- Double cutting unit with orthogonal movement

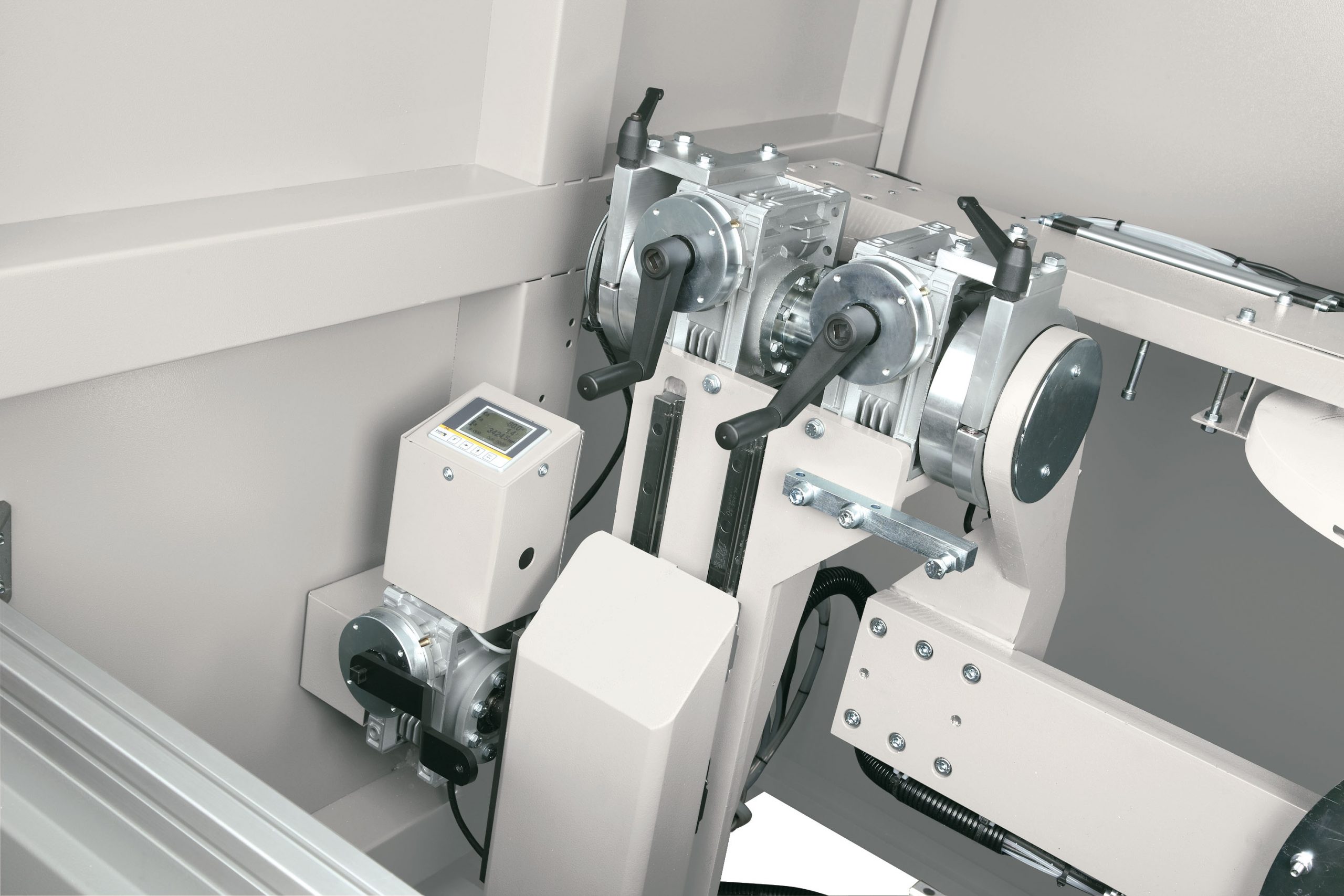

- Display to view blade height, depth and tilting
- Venturi lubrication system
- 2 blades Ø 500 mm and Ø 600 mm included

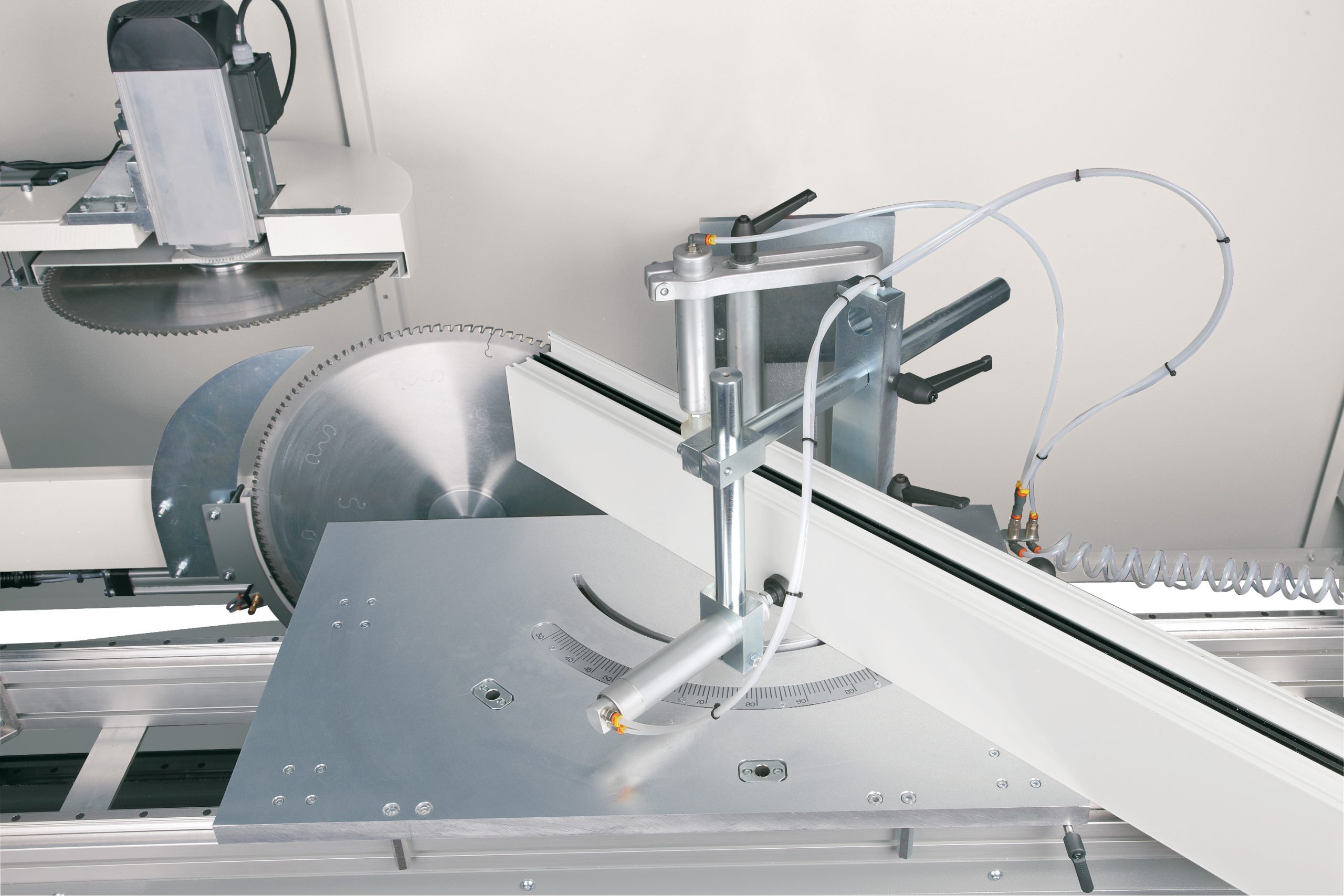

- Pivoting square 30° – 90° – 30°
Safety
- Integral cutting area protections with automatic opening and closing
- Complies with CE safety regulations as standard
Struttura
- Basamento in acciaio elettrosaldato
- Scorrimento tavolo di appoggio su guide lineari
- Serraggio verticale e orizzontale profili
- Piano di appoggio profilo con squadra inclinabile
- Battute meccaniche per selezione rapida angoli 45°/90°/135°
- Battuta posteriore regolabile in profondità (guide lineari)
Unità di taglio
- Doppia unità di taglio con movimento ortogonale
- Display per la visualizzazione di altezza, profondità e inclinazione lame
- Lubrificazione taglio nebulizzata (Venturi)
- 2 lame Ø 500 mm e Ø 600 mm incluse
- Squadra girevole 30° – 90° – 30°
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura automatica
- Risponde di serie alle normative di sicurezza CE
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- Τραπέζι στήριξης που κινείται σε γραμμικούς οδηγούς
- Κάθετο και οριζόντιο σφίξιμο προφίλ
- Τραπέζι στήριξης προφίλ με γωνιά που γέρνει
- Μηχανικά στοπ για γρήγορη επιλογή γωνιών 45°/90°/135°
- Πίσω στοπ ρυθμιζόμενο σε βάθος (γραμμικοί οδηγοί)
Μονάδα κοπής
- Διπλή μονάδα κοπής με ορθογώνια κίνηση
- Οθόνη ένδειξης ύψους, βάθους και κλίσης δίσκων
- Σύστημα λίπανσης Venturi (νέφωση)
- Περιλαμβάνονται 2 δίσκοι Ø 500 mm και Ø 600 mm
- Περιστρεφόμενη γωνιά 30° – 90° – 30°
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με αυτόματο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 235 × 235 mm | 235 × 280 mm |
| 45° | 190 × 190 mm | 235 × 280 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 235 × 235 mm | 235 × 280 mm |
| 45° | 190 × 190 mm | 235 × 280 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 235 × 235 mm | 235 × 280 mm |
| 45° | 190 × 190 mm | 235 × 280 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Motor power | 3 kW |
| Compressed air supply | 7 bar |
| Air consumption per cycle | 40 Nl |
Cutting unit
| Blade diameter | 500 / 600 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.850 rpm |
| Max cutting speed | 6 m/min |
| Max cutting depth 90° | Hor. 185 / Vert. 235 mm |
| Max cutting depth 45° | Hor. 185 / Vert. 235 mm |
| Max cutting depth 30° | Hor. 185 / Vert. 235 mm |
| Max piece height | 280 mm |
| Max cutting width 90° | 300 mm |
| Max cutting width 45° | 190 mm |
| Max cutting width 30° | 100 mm |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Potenza motore | 3 kW |
| Pressione d’esercizio | 7 bar |
| Consumo d’aria per ciclo | 40 Nl |
Unità di taglio
| Diametro lama | 500 / 600 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.850 giri/min |
| Velocità max di taglio | 6 m/min |
| Profondità max taglio 90° | Or. 185 / Ver. 235 mm |
| Profondità max taglio 45° | Or. 185 / Ver. 235 mm |
| Profondità max taglio 30° | Or. 185 / Ver. 235 mm |
| Altezza max pezzo | 280 mm |
| Larghezza max taglio 90° | 300 mm |
| Larghezza max taglio 45° | 190 mm |
| Larghezza max taglio 30° | 100 mm |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Ισχύς κινητήρα | 3 kW |
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 40 Nl |
Μονάδα κοπής
| Διάμετρος δίσκου | 500 / 600 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.850 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Μέγ. βάθος κοπής 90° | Οριζ. 185 / Κάθ. 235 mm |
| Μέγ. βάθος κοπής 45° | Οριζ. 185 / Κάθ. 235 mm |
| Μέγ. βάθος κοπής 30° | Οριζ. 185 / Κάθ. 235 mm |
| Μέγ. ύψος τεμαχίου | 280 mm |
| Μέγ. πλάτος κοπής 90° | 300 mm |
| Μέγ. πλάτος κοπής 45° | 190 mm |
| Μέγ. πλάτος κοπής 30° | 100 mm |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Blade Ø 500 mm
- Blade Ø 600 mm
- Oil tank 25 l
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- UL-CSA compliant components
- Ocean freight packaging
- Lama Ø 500 mm
- Lama Ø 600 mm
- Tanica olio 25 l
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Allestimento USA–Canada (normative UL-CSA)
- Imballo per spedizione via mare
- Δίσκος Ø 500 mm
- Δίσκος Ø 600 mm
- Δοχείο λαδιού 25 l
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά

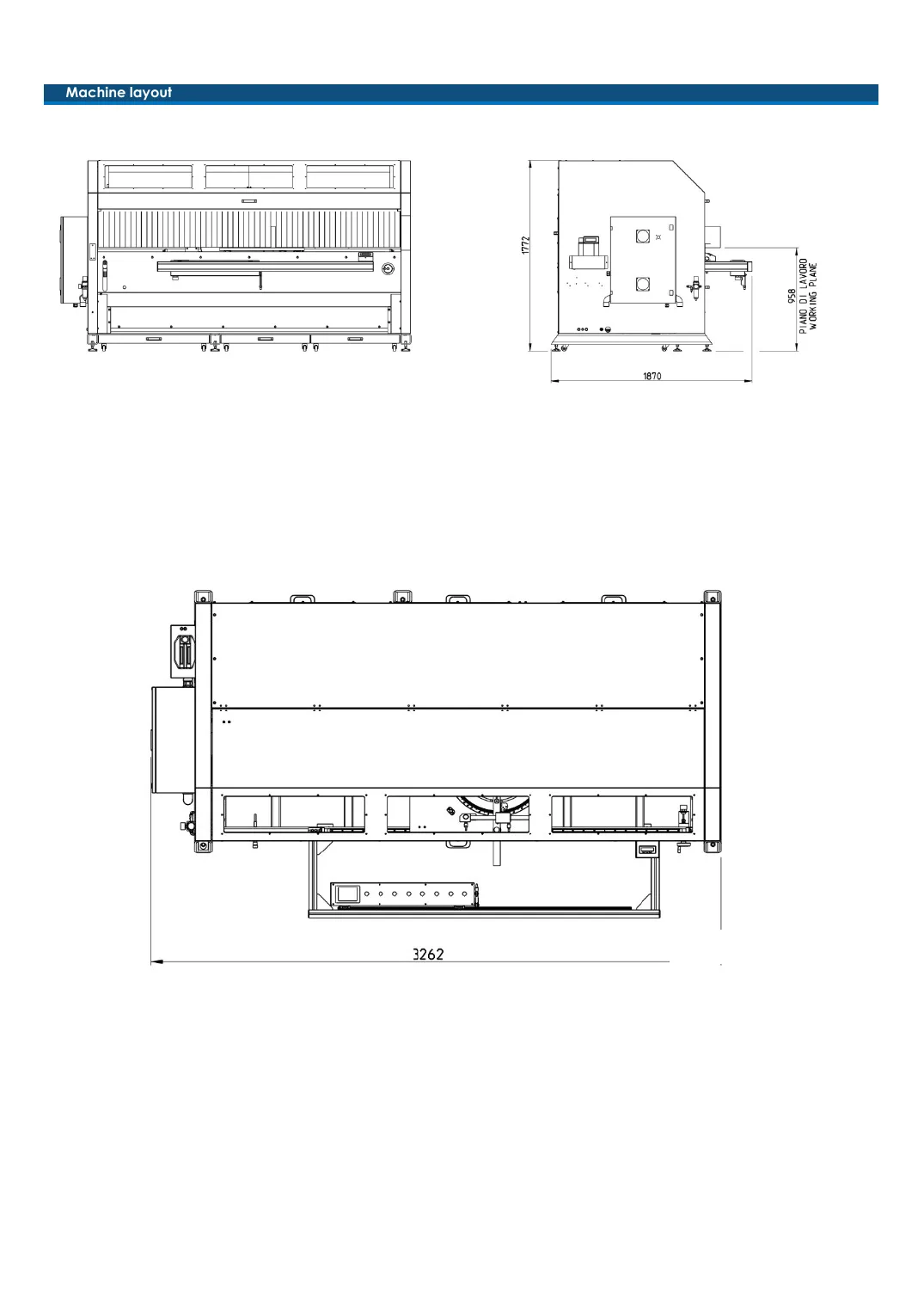

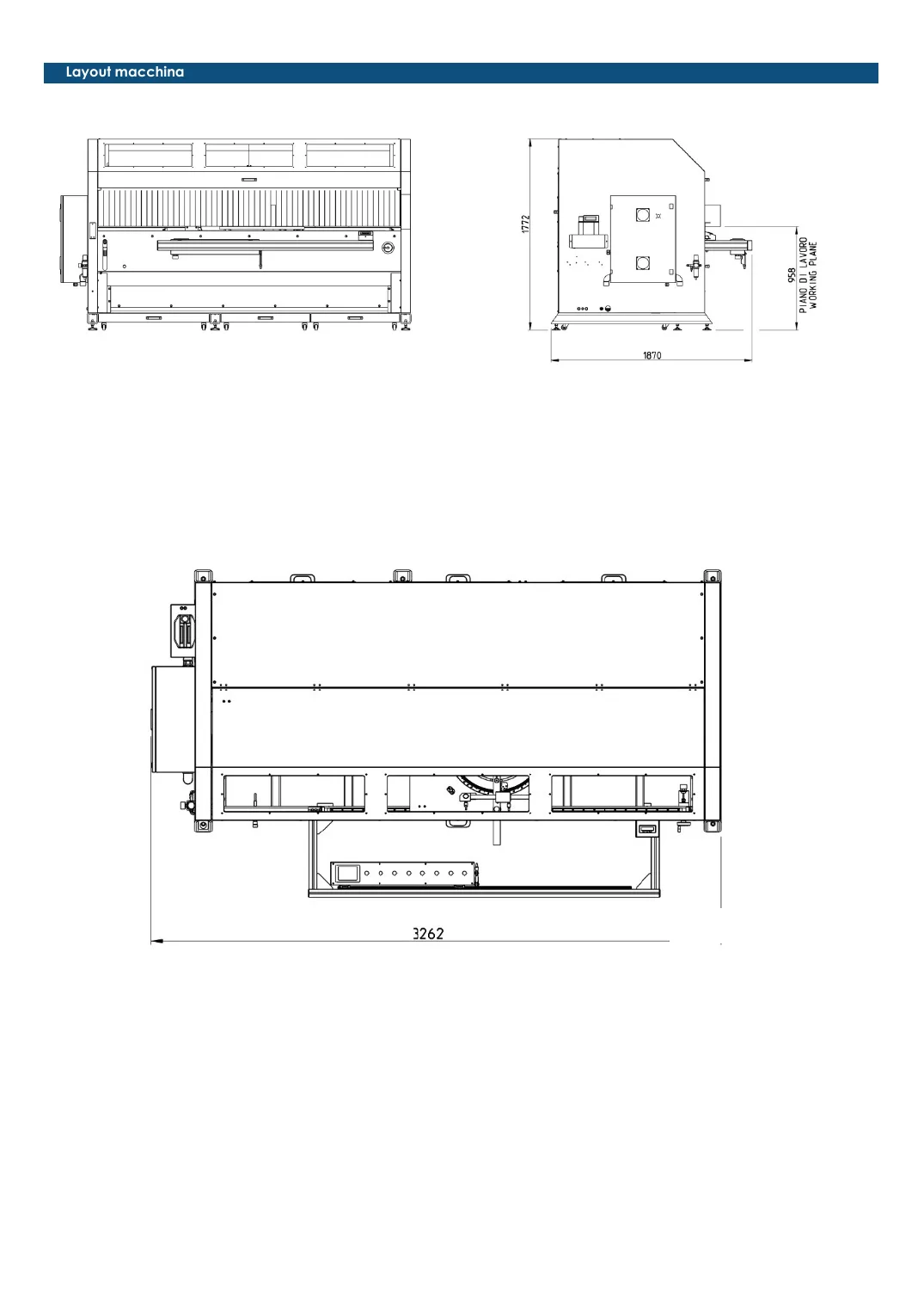

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
