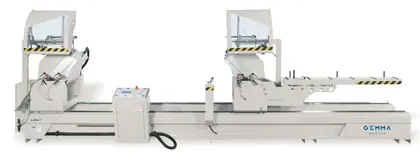

Double head cutting machineTroncatrice doppiatestaΔιπλοκέφαλο δισκοπρίονο
Master P
Double head cutting machine with front blades; fixed left unit and mobile right unit with automatic movement.Troncatrice a due teste con lame frontali; unità di sinistra fissa e unità di destra mobile a spostamento automatico.Διπλοκέφαλο δισκοπρίονο με μετωπικούς δίσκους· σταθερή αριστερή κεφαλή και κινητή δεξιά κεφαλή με αυτόματη μετακίνηση.
BladeLamaΔίσκοςØ 600 mm
PowerPotenzaΙσχύς3 kW (×2)
WeightPesoΒάρος2.550 kg
DimensionsIngombriΔιαστάσεις6.400 × 1.700 × 2.150 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Electro-welded steel base
- Feeding roller conveyor combined with mobile head

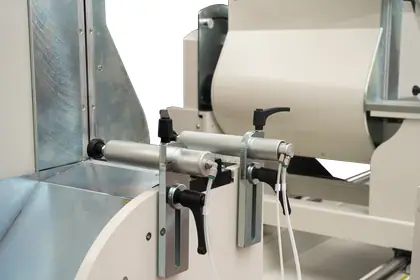

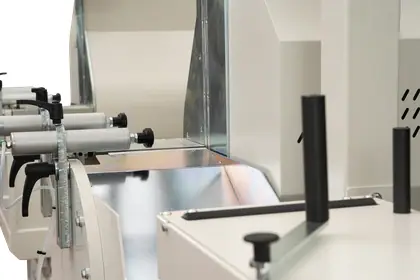

- 4 horizontal pneumatic clamps

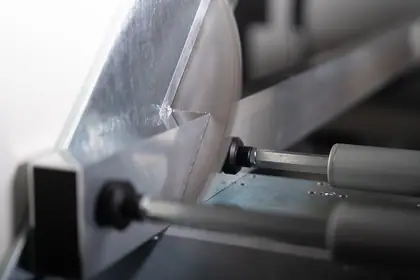

Cutting unit

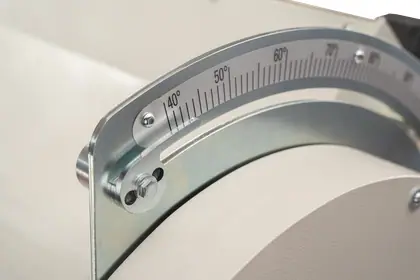

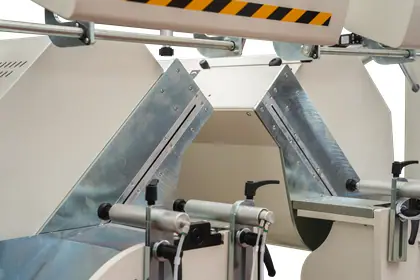

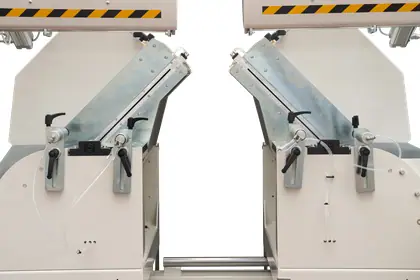

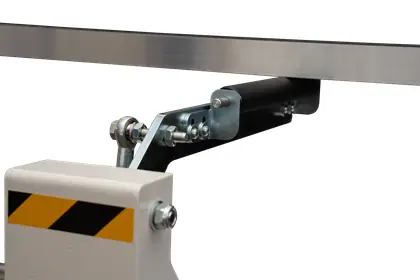

- Pneumatic tilting at 20°/45°/90°/135° controlled by software
- Venturi cutting lubrication with pure oil
- 2 blades Ø 600 mm included

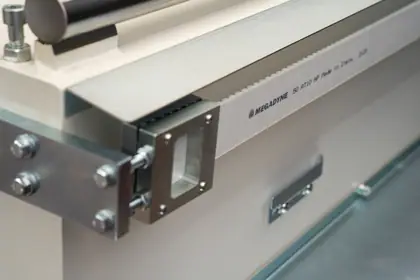

Axes (X-Y-Z)
- Axes movements controlled by brushless motors

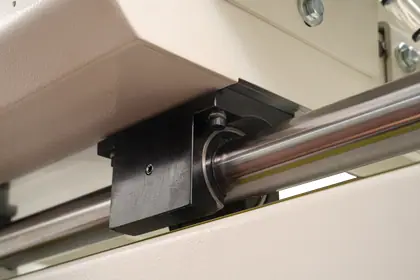

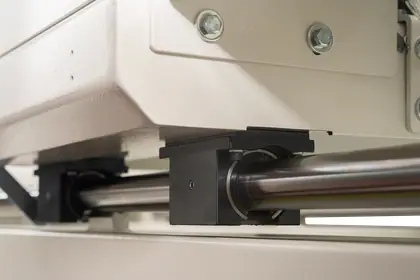

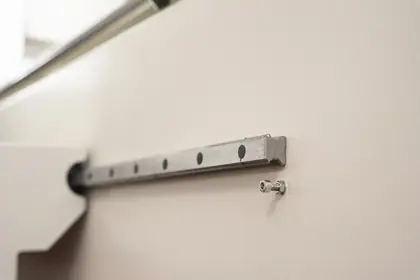

- Mobile head movement on ground guides

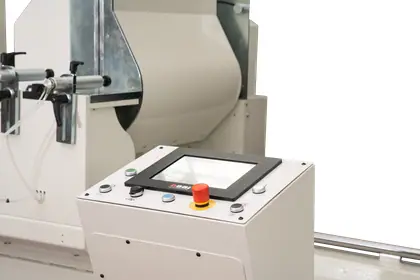

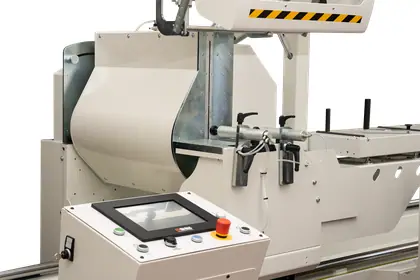

Control panel
- Latest generation electronic control unit, 1 axis on Windows PC (10,4” colour touch-screen) for interface and electronic axes management
- HICAM 2 software to upload and run machining programs; list machining and visualization of profile/workpiece data
- Ethernet, Wi-Fi and remote assistance
- RJ45 – USB network ports
Safety

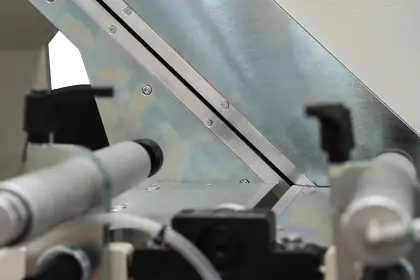

- Integral cutting area protections with automatic opening/closing
- Complies with CE safety regulations as standard
Electrical cabinet
- IP 55 protection
Struttura
- Basamento in acciaio elettrosaldato
- Rulliera di alimentazione abbinata a testa mobile
- 4 morse pneumatiche orizzontali
Unità di taglio
- Inclinazione pneumatica a 20°/45°/90°/135° gestita da software
- Lubrificazione taglio nebulizzata (Venturi)
- 2 lame Ø 600 mm incluse
Assi di lavoro (X-Y-Z)
- Movimenti assi comandati da motori brushless
- Spostamento testa mobile su guide rettificate
Consolle di comando
- Controllo computerizzato a 1 asse di ultima generazione su PC Windows (touch-screen a colori 10,4”) per la gestione dell’interfaccia operatore e degli assi elettronici
- Software HICAM 2 per il caricamento e l’esecuzione dei programmi di lavorazione; possibilità di lavorazione in lista e di visualizzazione dati profilo/pezzo
- Collegamento Ethernet, Wi-Fi e teleassistenza
- Porte di rete RJ45 – USB
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura automatiche
- Risponde di serie alle normative di sicurezza CE
Armadio elettrico
- Protezione IP 55
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- Ράουλα τροφοδοσίας σε συνδυασμό με την κινητή κεφαλή
- 4 οριζόντιες πνευματικές μέγγενες
Μονάδα κοπής
- Πνευματική κλίση σε 20°/45°/90°/135° μέσω λογισμικού
- Λίπανση κοπής Venturi (νέφωση) με καθαρό λάδι
- Περιλαμβάνονται 2 δίσκοι Ø 600 mm
Άξονες (X-Y-Z)
- Κινήσεις αξόνων με brushless κινητήρες
- Κίνηση κινητής κεφαλής σε λειασμένους οδηγούς
Πίνακας χειρισμού
- Ηλεκτρονική μονάδα ελέγχου τελευταίας γενιάς 1 άξονα σε Windows PC (έγχρωμη οθόνη αφής 10,4”) για τη διεπαφή και τη διαχείριση των ηλεκτρονικών αξόνων
- Λογισμικό HICAM 2 για φόρτωση και εκτέλεση προγραμμάτων κοπής· εργασία με λίστες και προβολή στοιχείων προφίλ/τεμαχίου
- Ethernet, Wi-Fi και τηλεϋποστήριξη
- Θύρες δικτύου RJ45 – USB
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με αυτόματο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Ηλεκτρικός πίνακας
- Προστασία IP 55
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 200 × 200 mm | 270 × 150 / 320 × 100 mm |
| 45° | 175 × 175 mm | 200 × 140 / 230 × 100 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 200 × 200 mm | 270 × 150 / 320 × 100 mm |
| 45° | 175 × 175 mm | 200 × 140 / 230 × 100 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 200 × 200 mm | 270 × 150 / 320 × 100 mm |
| 45° | 175 × 175 mm | 200 × 140 / 230 × 100 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Positioning axes
| X axis – stroke | 5.000 mm |
|---|---|
| X axis – speed | 25 m/min |
| Y and Z axes – tilting angles | 90° – 135° |
Cutting unit
| Blade diameter | 600 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.800 rpm |
| Max cutting speed | 6 m/min |
| Blade output management | Oleopneumatic |
| Motor power | 3 kW |
| Cutting angles | 20° – 135° |
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Compressed air supply | 7 bar |
| Air consumption per cycle | 57 Nl |
Cutting specifications
| Min cutting length between 2 blades | 370 mm |
|---|---|
| Max cutting length between 2 blades | 5.000 mm |
| Under- and over-size cuts | Possible by software |
Assi di posizionamento
| Asse X – corsa | 5.000 mm |
|---|---|
| Asse X – velocità | 25 m/min |
| Assi Y e Z – inclinazione | 90° – 135° |
Unità di taglio
| Diametro lama | 600 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.800 giri/min |
| Velocità max di taglio | 6 m/min |
| Gestione uscita lama | Oleopneumatica |
| Potenza motore | 3 kW |
| Angoli di taglio | 20° – 135° |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Aria compressa | 7 bar |
| Consumo d’aria per ciclo | 57 Nl |
Specifiche di taglio
| Lunghezza minima di taglio tra 2 lame | 370 mm |
|---|---|
| Lunghezza massima di taglio tra 2 lame | 5.000 mm |
| Tagli sotto e sopra misura | Possibili tramite software |
Άξονες τοποθέτησης
| Άξονας X – διαδρομή | 5.000 mm |
|---|---|
| Άξονας X – ταχύτητα | 25 m/min |
| Άξονες Y και Z – γωνίες κλίσης | 90° – 135° |
Μονάδα κοπής
| Διάμετρος δίσκου | 600 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.800 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Έλεγχος εξόδου δίσκου | Υδροπνευματικός |
| Ισχύς κινητήρα | 3 kW |
| Γωνίες κοπής | 20° – 135° |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 57 Nl |
Προδιαγραφές κοπής
| Ελάχ. μήκος κοπής μεταξύ 2 δίσκων | 370 mm |
|---|---|
| Μέγ. μήκος κοπής μεταξύ 2 δίσκων | 5.000 mm |
| Κοπές κάτω και πάνω από το μέγεθος | Δυνατές μέσω λογισμικού |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Extension length 1 m
- Blade Ø 600 mm
- Central intermediate support
- Profile final support
- Couple of vertical clamps
- Motorized belt conveyor for swarf
- Automatic device measuring profile height
- Fixed head roller conveyor 2,5 m
- Label printer
- Safety protection with photocells
- Oil tank 25 l
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- UL-CSA compliant components
- Ocean freight packaging
- Estensione lunghezza 1 m
- Lama Ø 600 mm
- Supporto intermedio centrale
- Supporto finale profilo
- Coppia di morse verticali
- Nastro motorizzato trasportatore sfridi
- Rilevatore automatico altezza profilo
- Rulliera testa fissa 2,5 m
- Stampante etichette
- Protezione con fotocellule
- Tanica olio 25 l
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Componenti conformi UL-CSA
- Imballo per spedizione via mare
- Επέκταση μήκους 1 m
- Δίσκος Ø 600 mm
- Κεντρικό ενδιάμεσο στήριγμα
- Τελικό στήριγμα προφίλ
- Ζεύγος κάθετων μεγγένων
- Μηχανοκίνητη ταινία μεταφοράς γρεζιών
- Αυτόματη μέτρηση ύψους προφίλ
- Ράουλα σταθερής κεφαλής 2,5 m
- Εκτυπωτής ετικετών
- Προστασία με φωτοκύτταρα
- Δοχείο λαδιού 25 l
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά

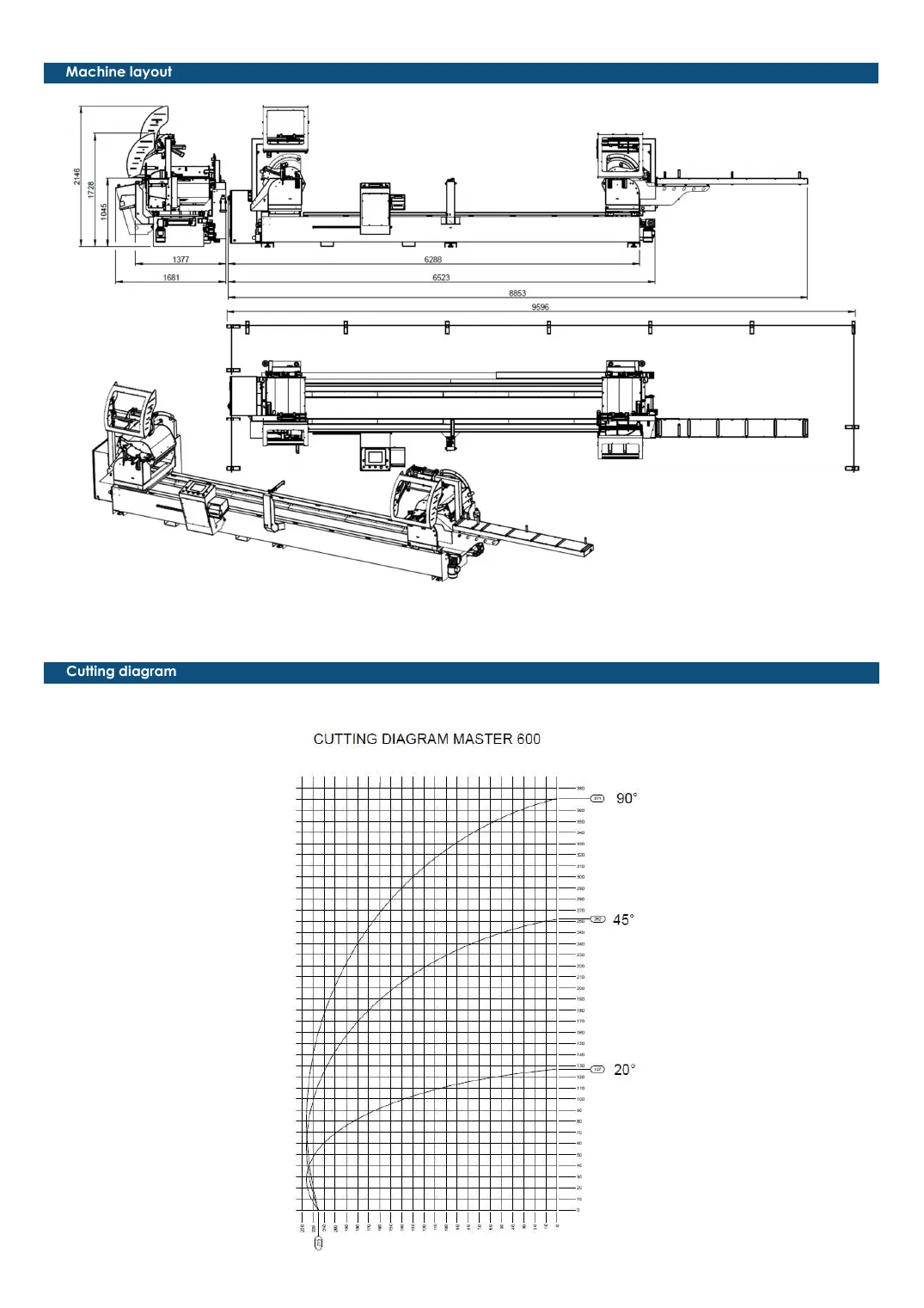

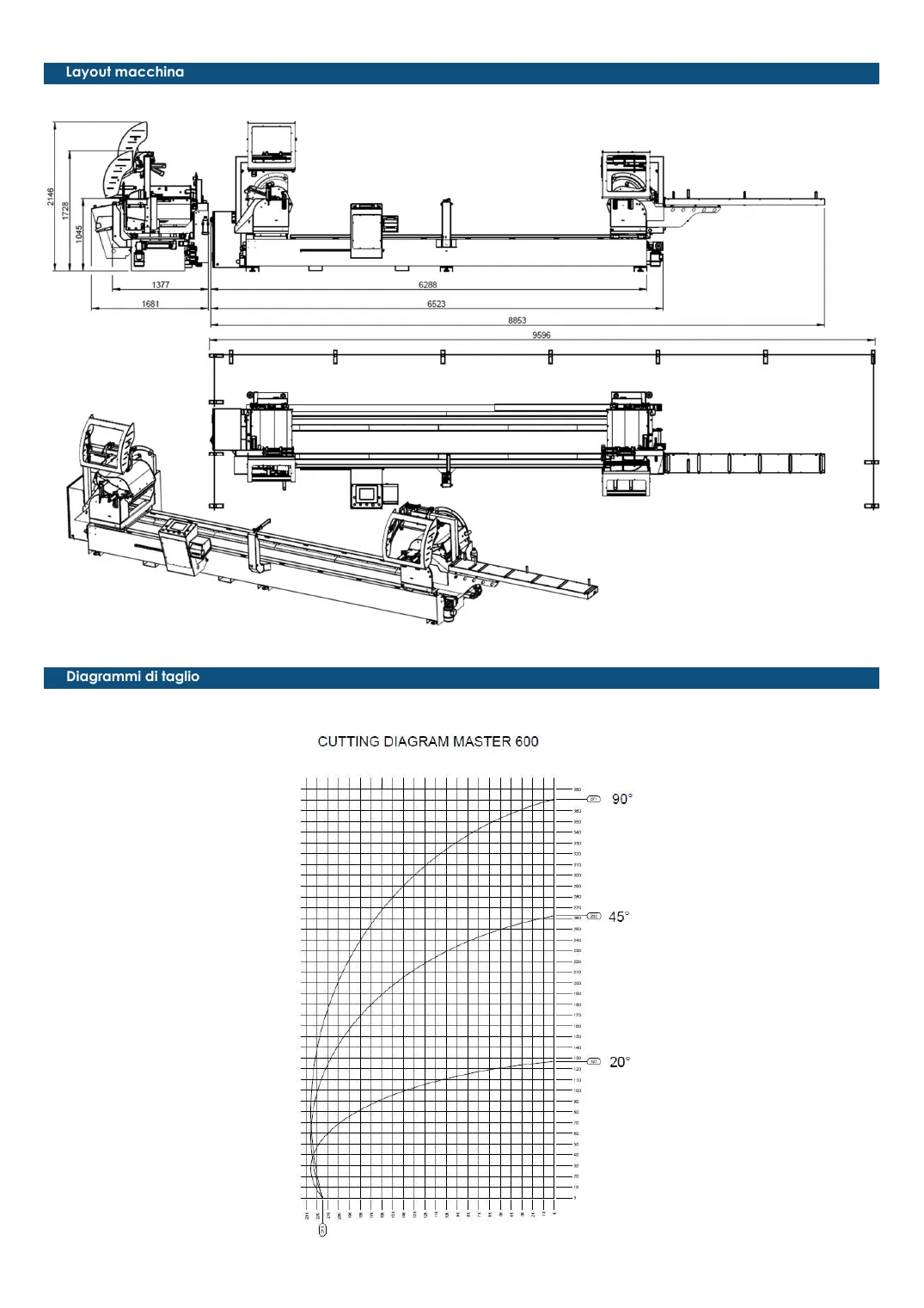

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
