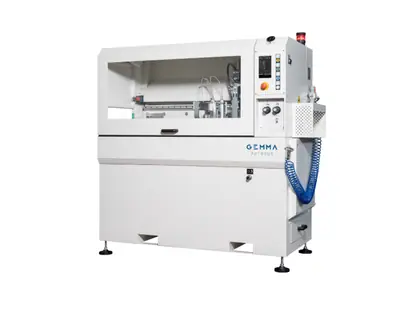

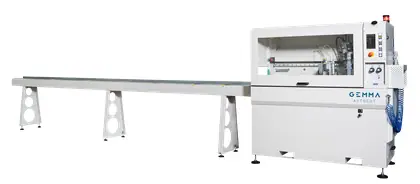

Single head cutting machineTroncatrice monotestaΔισκοπρίονο μονής κεφαλής
Autocut
Single head cutting machine with upstroke blade and automatic feeding for 90° cuts.Troncatrice monotesta con lama ascendente ad avanzamento automatico per il taglio a 90°.Δισκοπρίονο μονής κεφαλής με ανερχόμενο δίσκο και αυτόματη τροφοδοσία για κοπές 90°.
BladeLamaΔίσκοςØ 550 mm
PowerPotenzaΙσχύς5,5 kW
WeightPesoΒάρος680 kg
DimensionsIngombriΔιαστάσεις1.800 × 900 × 1.800 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός

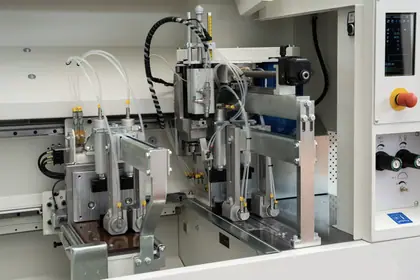

Structure
- Electro-welded steel base

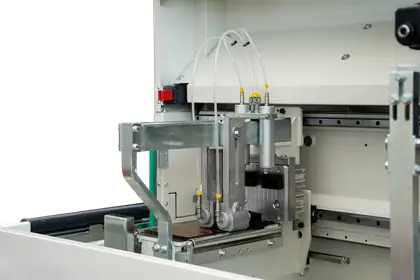

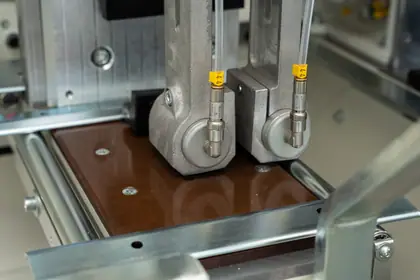

- 4 horizontal and 4 vertical pneumatic clamps
- Central support for small section profiles

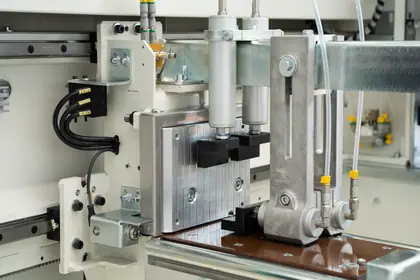

- Profile locking with heavy, rigid “bridge” system

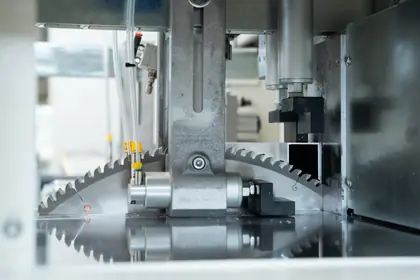

Cutting unit
- Microdrop lubrication system
- 1 blade Ø 550 mm included
- Blade output adjustment to optimise cutting time
Working axis
- Bar feeding system with brushless motor running on a ground rack, driven by numerical control with touch-screen commands
- Laser detector for end-of-bar length

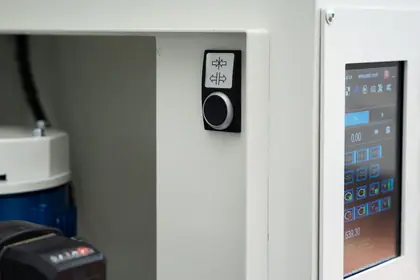

Control panel
- Electronic control unit on Windows PC (7” colour touch-screen) to program cutting lists
- Ethernet, Wi-Fi and remote assistance
- RJ45 – USB network ports
Safety
- Integral cutting area protections with automatic opening/closing
- Complies with CE safety regulations as standard
Electrical cabinet
- IP 55 protection
- Predisposition for vacuum cleaner connection
Struttura
- Basamento in acciaio elettrosaldato
- 4 morse pneumatiche orizzontali e 4 morse verticali
- Supporto centrale per profili di piccola sezione
- Bloccaggio profilo con sistema “a ponte” estremamente rigido
Unità di taglio
- Lubrificazione a microgoccia
- Lama Ø 550 mm inclusa
- Regolazione uscita lama per ottimizzare i tempi di taglio
Asse di lavoro
- Sistema di avanzamento barra con motore brushless che scorre su cremagliera rettificata, pilotato da controllo numerico con comandi touch-screen
- Rilevatore laser lunghezza di fine barra
Consolle di comando
- Unità elettronica di comando su PC Windows (touch-screen a colori 7”) per la programmazione delle liste di taglio
- Collegamento Ethernet, Wi-Fi e teleassistenza
- Porte di rete RJ45 – USB
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura automatiche
- Risponde di serie alle normative di sicurezza CE
Armadio elettrico
- Protezione IP 55
- Predisposizione per attacco aspiratore
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- 4 οριζόντιες και 4 κάθετες πνευματικές μέγγενες
- Κεντρικό στήριγμα για προφίλ μικρής διατομής
- Ασφάλιση προφίλ με εξαιρετικά άκαμπτο σύστημα «γέφυρας»
Μονάδα κοπής
- Λίπανση μικροσταγόνας (microdrop)
- Περιλαμβάνεται 1 δίσκος Ø 550 mm
- Ρύθμιση εξόδου δίσκου για βελτιστοποίηση του χρόνου κοπής
Άξονας εργασίας
- Σύστημα τροφοδοσίας μπάρας με brushless κινητήρα σε λειασμένη κρεμαγιέρα, με αριθμητικό έλεγχο και εντολές από οθόνη αφής
- Laser ανίχνευσης μήκους τέλους μπάρας
Πίνακας χειρισμού
- Ηλεκτρονική μονάδα ελέγχου σε Windows PC (έγχρωμη οθόνη αφής 7”) για προγραμματισμό λιστών κοπής
- Ethernet, Wi-Fi και τηλεϋποστήριξη
- Θύρες δικτύου RJ45 – USB
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με αυτόματο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Ηλεκτρικός πίνακας
- Προστασία IP 55
- Προετοιμασία για σύνδεση απορροφητήρα
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 160 × 160 mm | 280 × 130 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 160 × 160 mm | 280 × 130 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 160 × 160 mm | 280 × 130 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Motor power | 5,5 kW |
| Compressed air supply | 7 bar |
| Air consumption per cycle | 65 Nl |
Cutting unit
| Blade diameter | 550 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.800 rpm |
| Max cutting speed | 6 m/min |
| Feed speed | 30 m/min |
| Blade output management | Oleopneumatic |
Cutting specifications
| Min cutting length | 5 mm |
|---|---|
| Max cutting length (without recovery) | 810 mm |
| Distance cutting zone – end-of-bar sensor | 295 mm |
| Cutting angle | 90° |
| Positioning accuracy | ± 0,25 mm |

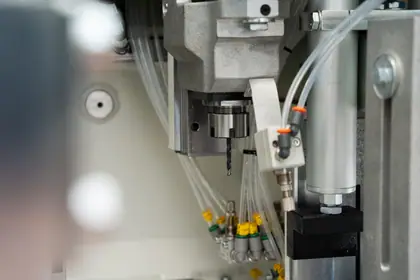

Drilling specifications (optional)

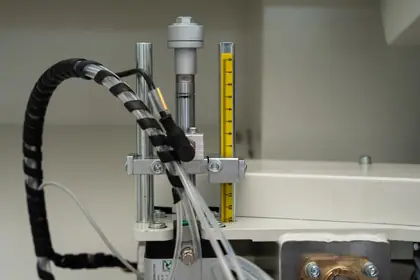

| Drilling control | Pneumatic |
|---|---|
| Unit movement | Linear guides |
| Motor power | 1,1 kW |
| Drill rotation | 5.700 rpm |
| Drill attachment | ER25 |
| Lubrication | Microdrop |
| Y and Z adjustment | Manual |
| Y dimension reading | Numerical indicator |
| Z dimension reading | Graduated rod |
| Y working field | 210 mm |
| Z working field | 150 mm |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Potenza motore | 5,5 kW |
| Aria compressa | 7 bar |
| Consumo d’aria per ciclo | 65 Nl |
Unità di taglio
| Diametro lama | 550 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.800 giri/min |
| Velocità max di taglio | 6 m/min |
| Velocità di avanzamento | 30 m/min |
| Gestione uscita lama | Oleopneumatica |
Specifiche di taglio
| Lunghezza min di taglio | 5 mm |
|---|---|
| Lunghezza max di taglio (senza recupero) | 810 mm |
| Distanza zona di taglio – sensore fine barra | 295 mm |
| Angolo di taglio | 90° |
| Precisione di posizionamento | ± 0,25 mm |
Specifiche di foratura (opzionale)
| Comando foratrice | Pneumatico |
|---|---|
| Movimentazione unità | Guide lineari |
| Potenza motore | 1,1 kW |
| Rotazione punta | 5.700 giri/min |
| Attacco punta | ER25 |
| Lubrificazione | Microgoccia |
| Regolazione Y e Z | Manuale |
| Lettura quota Y | Indicatore numerico |
| Lettura quota Z | Asta graduata |
| Campo di lavoro Y | 210 mm |
| Campo di lavoro Z | 150 mm |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Ισχύς κινητήρα | 5,5 kW |
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 65 Nl |
Μονάδα κοπής
| Διάμετρος δίσκου | 550 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.800 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Ταχύτητα τροφοδοσίας | 30 m/min |
| Έλεγχος εξόδου δίσκου | Υδροπνευματικός |
Προδιαγραφές κοπής
| Ελάχ. μήκος κοπής | 5 mm |
|---|---|
| Μέγ. μήκος κοπής (χωρίς ανάκτηση) | 810 mm |
| Απόσταση ζώνης κοπής – αισθητήρα τέλους μπάρας | 295 mm |
| Γωνία κοπής | 90° |
| Ακρίβεια τοποθέτησης | ± 0,25 mm |
Προδιαγραφές διάτρησης (προαιρετικά)
| Χειρισμός δραπάνου | Πνευματικός |
|---|---|
| Κίνηση μονάδας | Γραμμικοί οδηγοί |
| Ισχύς κινητήρα | 1,1 kW |
| Στροφές τρυπανιού | 5.700 rpm |
| Υποδοχή τρυπανιού | ER25 |
| Λίπανση | Μικροσταγόνα |
| Ρύθμιση Y και Z | Χειροκίνητη |
| Ένδειξη διάστασης Y | Ψηφιακός μετρητής |
| Ένδειξη διάστασης Z | Βαθμονομημένη ράβδος |
| Πεδίο εργασίας Y | 210 mm |
| Πεδίο εργασίας Z | 150 mm |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Microdrop lubrication
- Infeed roller conveyor 3 m
- Infeed roller conveyor 6 m
- Blade Ø 550 mm
- Single-spindle drilling unit with pneumatic feed
- Oil tank 25 l
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- UL-CSA compliant components
- Ocean freight packaging
- Lubrificazione a microgoccia
- Rulliera di carico da 3 m
- Rulliera di carico da 6 m
- Lama Ø 550 mm
- Foratrice monomandrino con lancio pneumatico
- Tanica olio 25 l
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Componenti conformi UL-CSA
- Imballo per spedizione via mare
- Λίπανση μικροσταγόνας
- Ράουλα τροφοδοσίας 3 m
- Ράουλα τροφοδοσίας 6 m
- Δίσκος Ø 550 mm
- Μονόατρακτο δράπανο με πνευματική πρόωση
- Δοχείο λαδιού 25 l
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά

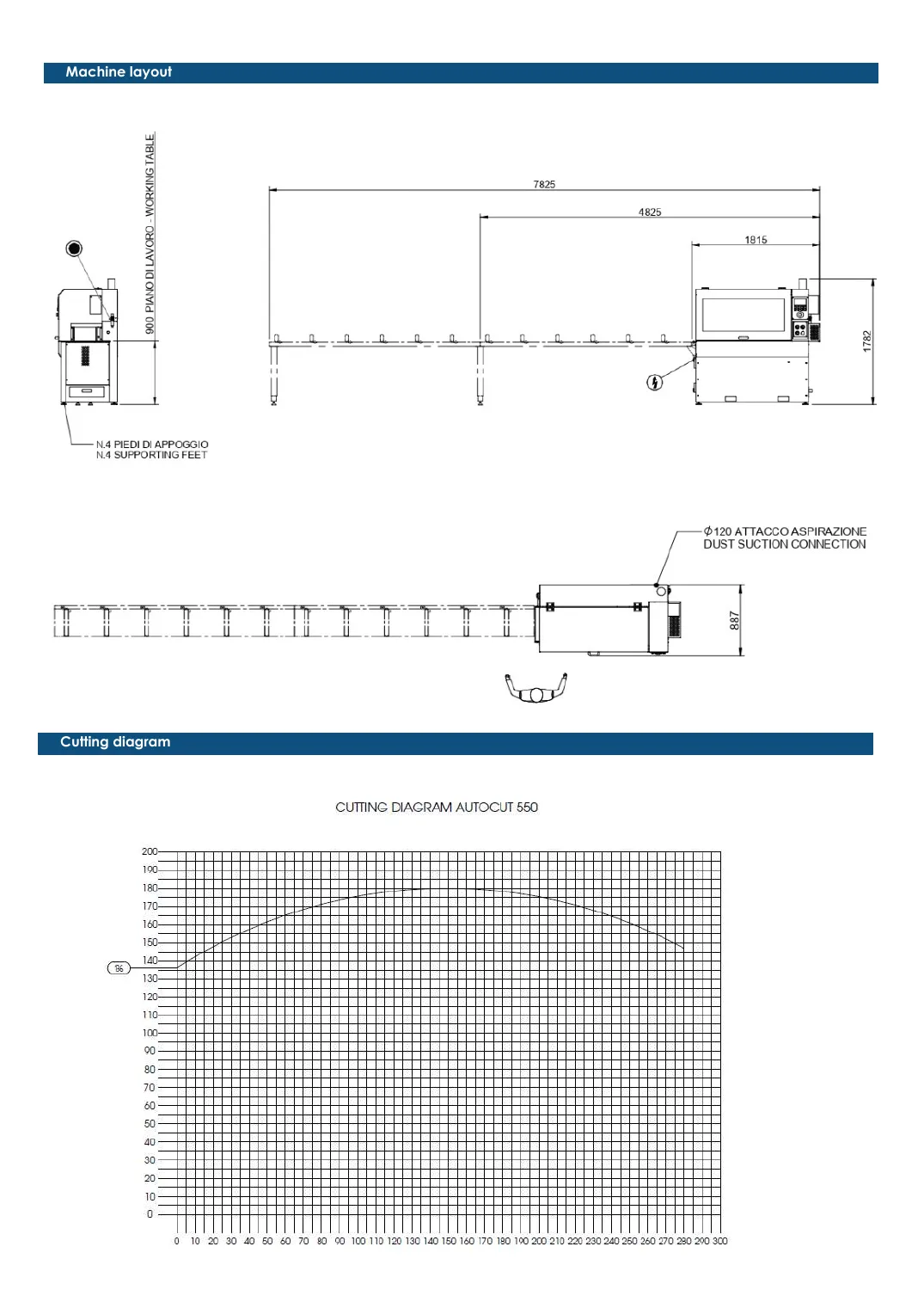

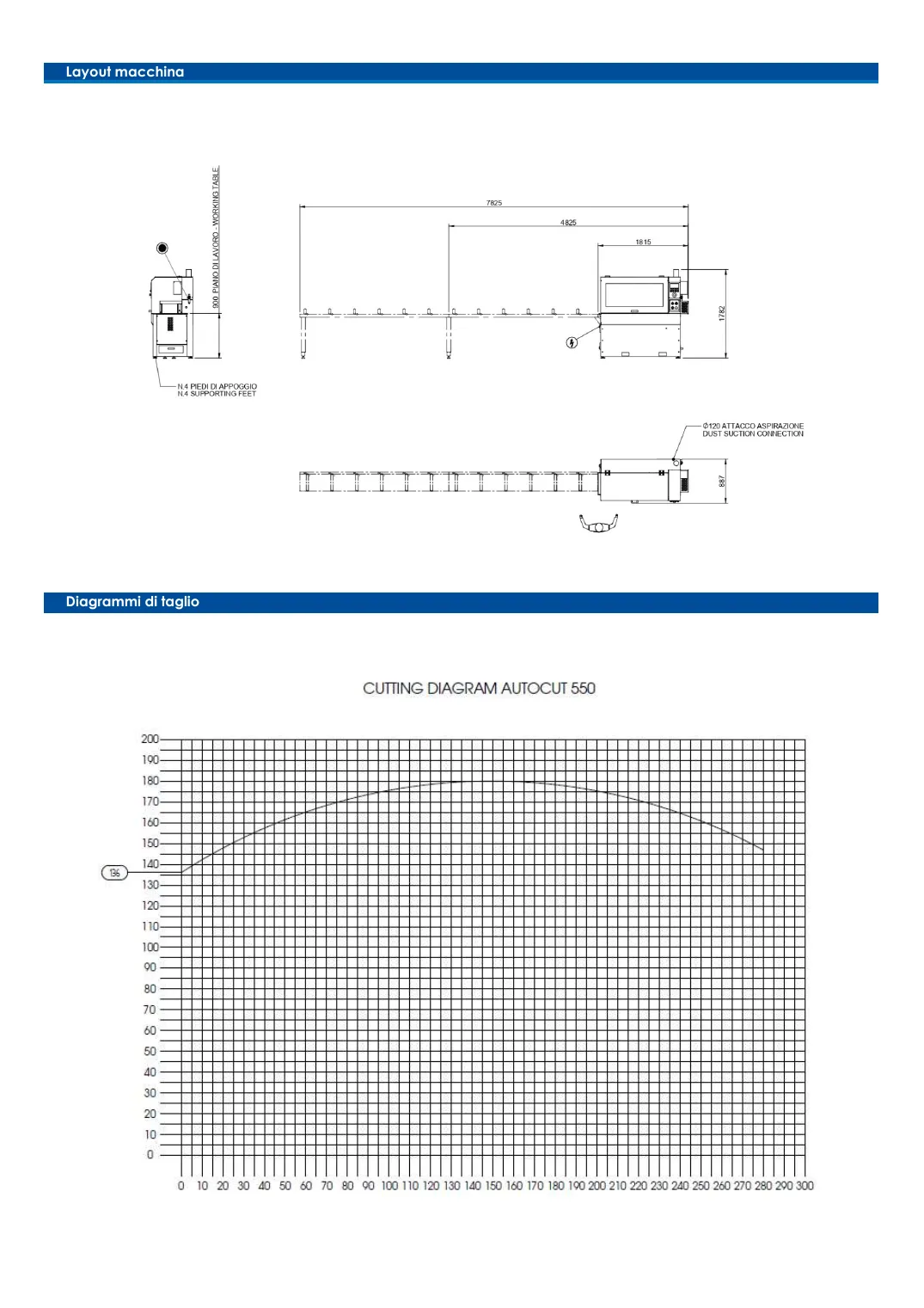

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
