4-axis machining centreCentro di lavoro a 4 assiΚέντρο κατεργασίας 4 αξόνων

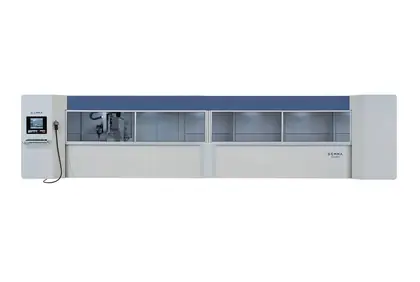

Golden 470
4-axis CNC machining centre for milling and drilling of components made of aluminium, steel and light alloys.Centro di lavoro a 4 assi per la freso-foratura di componenti in alluminio, acciaio e leghe leggere.Κέντρο κατεργασίας CNC 4 αξόνων για φρεζάρισμα και διάτρηση εξαρτημάτων από αλουμίνιο, χάλυβα και ελαφρά κράματα.
ElectrospindleElettromandrinoΗλεκτράτρακτος10 kW (S6)
StrokeCorsaΔιαδρομήX 7.300 mm
WeightPesoΒάρος5.700 kg
DimensionsIngombriΔιαστάσεις10.100 × 2.100 × 2.300 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Heavily ribbed electro-welded steel base with moving column
- Thanks to its strength and stability, it guarantees high-quality machining and long-lasting reliability

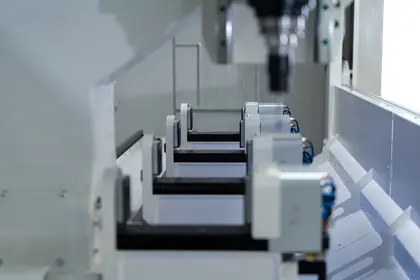

Working area

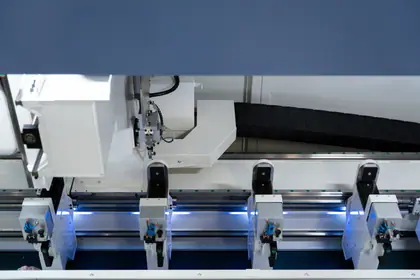

- 4 double-action pneumatic clamps with LED position indicator
- Retractable pneumatic left stop

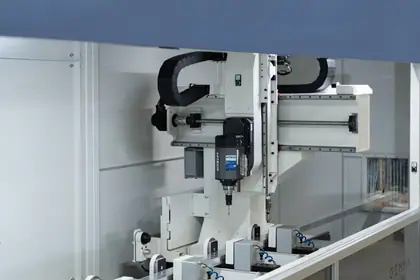

Axes (X-Y-Z)
- Axes movements controlled by brushless motors through precision ball screws and rack
- Movement on linear guides with automatic grease lubrication

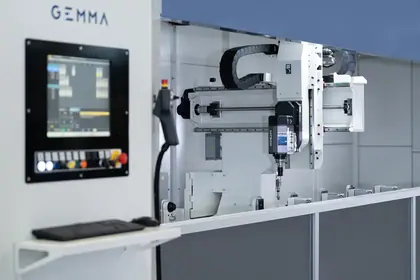

Control panel
- OSAI control with HICAM 2 operator interface to upload and run machining programs; list machining and visualization of workpiece/profile data
- Operator interface on 17” Windows PC
- Wi-Fi and remote assistance
- Meets Industry 4.0 requirements

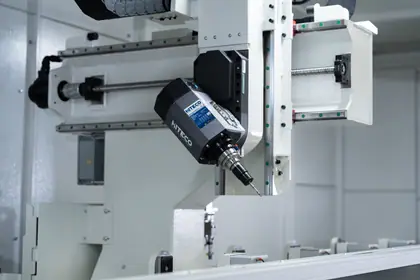

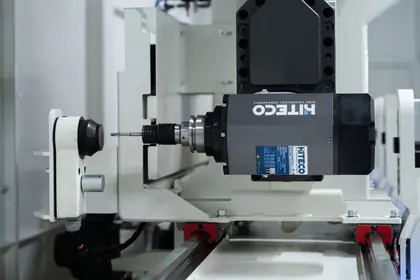

Electrospindle group
- Compact electrospindle with high-precision ceramic bearings lubricated for life
- HSK63F electrospindle taper for a strong tool–spindle coupling
- Inverter for correct tool speed selection
- Water cooling

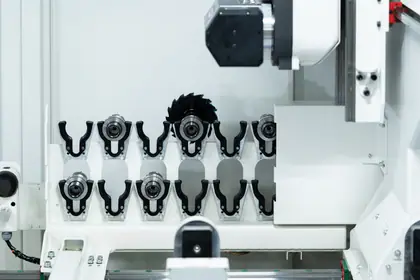

- Automatic tool changer for maximum flexibility in machining operations
Electrical cabinet
- IP 55 protection
- Air-conditioning unit
Safety
- Full fairing
- Complies with CE safety regulations as standard
Struttura
- Basamento in acciaio elettrosaldato fortemente nervato con montante mobile
- Grazie alla sua robustezza e stabilità, garantisce lavorazioni di elevata qualità e affidabilità nel tempo
Piano di lavoro
- 8 morse pneumatiche a doppia azione con indicatore di posizione LED
- Battuta a sinistra pneumatica a scomparsa
Assi di lavoro (X-Y-Z)
- Movimenti assi comandati da motori brushless tramite viti a ricircolo di sfere di precisione e cremagliera rettificata
- Spostamento su guide lineari dotate di lubrificazione automatica a grasso
Consolle di comando
- Controllo OSAI dotato di interfaccia operatore HICAM 2 per il caricamento e l’esecuzione dei programmi di lavorazione; possibilità di lavorazione in lista e di visualizzazione dati profilo/pezzo
- Interfaccia operatore su PC Windows 17”
- Wi-Fi e teleassistenza
- Soddisfa i requisiti Industria 4.0
Gruppo operatore
- Elettromandrino compatto con cuscinetti ceramici ad alta precisione lubrificati a vita
- Attacco elettromandrino serie HSK63F
- Inverter statico per la scelta della velocità utensile corretta
- Raffreddamento ad acqua
- Cambio utensile automatico per la massima flessibilità di impiego nelle lavorazioni
Armadio elettrico
- Protezione IP 55
- Condizionatore
Sicurezza/Ergonomia
- Carenatura integrale
- Risponde di serie alle normative di sicurezza CE
Κατασκευή
- Ισχυρά ενισχυμένη βάση από ηλεκτροσυγκολλημένο χάλυβα με κινητή κολόνα
- Χάρη στην αντοχή και τη σταθερότητά της εξασφαλίζει κατεργασίες υψηλής ποιότητας και αξιοπιστία στον χρόνο
Τραπέζι εργασίας
- 4 πνευματικές μέγγενες διπλής ενέργειας με ένδειξη θέσης LED
- Αριστερό πνευματικό στοπ που κατεβαίνει
Άξονες (X-Y-Z)
- Κινήσεις αξόνων με brushless κινητήρες μέσω σφαιρικών κοχλιών ακριβείας και κρεμαγιέρας
- Κίνηση σε γραμμικούς οδηγούς με αυτόματη λίπανση γράσου
Πίνακας χειρισμού
- Control OSAI με διεπαφή χειριστή HICAM 2 για φόρτωση και εκτέλεση προγραμμάτων κατεργασίας· εργασία με λίστες και προβολή στοιχείων τεμαχίου/προφίλ
- Διεπαφή χειριστή σε Windows PC 17”
- Wi-Fi και τηλεϋποστήριξη
- Πληροί τις απαιτήσεις Industry 4.0
Ηλεκτράτρακτος
- Συμπαγής ηλεκτράτρακτος με κεραμικά ρουλεμάν υψηλής ακρίβειας, λιπασμένα εφ’ όρου ζωής
- Κώνος ηλεκτράτρακτου HSK63F για ισχυρή σύζευξη εργαλείου–ατράκτου
- Inverter για σωστή επιλογή ταχύτητας εργαλείου
- Υδρόψυξη
- Αυτόματη αλλαγή εργαλείων για μέγιστη ευελιξία στις κατεργασίες
Ηλεκτρικός πίνακας
- Προστασία IP 55
- Κλιματιστικό πίνακα
Ασφάλεια
- Πλήρης καμπίνα (full fairing)
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Orthogonal axes (X-Y-Z)
| X axis (longitudinal) – stroke | 7.300 mm |
|---|---|
| X axis – speed | 100 m/min |
| X axis – acceleration | 2 m/s² |
| Y axis (transversal) – stroke | 850 mm |
| Y axis – speed | 80 m/min |
| Y axis – acceleration | 2,5 m/s² |
| Z axis (vertical) – stroke | 500 mm |
| Z axis – speed | 45 m/min |
| Z axis – acceleration | 1,5 m/s² |
Pivoting axis (A)
| A axis pivoting angles | ± 90° |
|---|---|
| Speed | 5 m/min |
| Acceleration | 0,2 m/s² |
Electrospindle group
| Electrospindle power | 10 kW (S6) |
|---|---|
| Electrospindle bearings lubrication | For life |
| Electrospindle taper | HSK63F |
| Rotation speed (with inverter) | 1.000 – 24.000 rpm |
Automatic tool change
| Tool magazine | On moving column |
|---|---|
| Number of tools | 14 positions |
| Max cone + tool length | 160 mm |
| Max cone + tool weight | 10 kg |
| Tools included | 4 (standard) |
| Collet holder cones included | 4 |
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Compressed air supply | 7 bar |
Machining tolerance
| Positioning accuracy | ± 0,2 mm |
|---|---|
| Positioning repeatability | ± 0,1 mm |
Assi ortogonali (X-Y-Z)
| Asse X (longitudinale) – corsa | 7.300 mm |
|---|---|
| Asse X – velocità | 100 m/min |
| Asse X – accelerazione | 2 m/s² |
| Asse Y (trasversale) – corsa | 850 mm |
| Asse Y – velocità | 80 m/min |
| Asse Y – accelerazione | 2,5 m/s² |
| Asse Z (verticale) – corsa | 500 mm |
| Asse Z – velocità | 45 m/min |
| Asse Z – accelerazione | 1,5 m/s² |
Asse rotante (A)
| Rotazione asse A | ± 95° |
|---|---|
| Velocità | 5 m/min |
| Accelerazione | 0,2 m/s² |
Gruppo operatore
| Potenza elettromandrino | 10 kW (S6) |
|---|---|
| Lubrificazione cuscinetti elettromandrino | A vita |
| Attacco elettromandrino | HSK63F |
| Velocità di rotazione (con inverter) | 1.000 – 24.000 giri/min |
Cambio utensile automatico
| Magazzino utensili | Su montante scorrevole |
|---|---|
| Numero utensili | 14 posizioni |
| Lunghezza max cono + utensile | 150 mm |
| Peso max cono + utensile | 10 kg |
| Utensili inclusi | 4 (standard) |
| Coni portapinza inclusi | 4 |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Aria compressa | 7 bar |
Tolleranze di lavorazione
| Precisione di posizionamento | ± 0,2 mm |
|---|---|
| Ripetibilità di posizionamento | ± 0,1 mm |
Ορθογώνιοι άξονες (X-Y-Z)
| Άξονας X (διαμήκης) – διαδρομή | 7.300 mm |
|---|---|
| Άξονας X – ταχύτητα | 100 m/min |
| Άξονας X – επιτάχυνση | 2 m/s² |
| Άξονας Y (εγκάρσιος) – διαδρομή | 850 mm |
| Άξονας Y – ταχύτητα | 80 m/min |
| Άξονας Y – επιτάχυνση | 2,5 m/s² |
| Άξονας Z (κάθετος) – διαδρομή | 500 mm |
| Άξονας Z – ταχύτητα | 45 m/min |
| Άξονας Z – επιτάχυνση | 1,5 m/s² |
Περιστροφικός άξονας (A)
| Γωνίες περιστροφής άξονα A | ± 90° |
|---|---|
| Ταχύτητα | 5 m/min |
| Επιτάχυνση | 0,2 m/s² |
Ηλεκτράτρακτος
| Ισχύς ηλεκτράτρακτου | 10 kW (S6) |
|---|---|
| Λίπανση ρουλεμάν | Εφ’ όρου ζωής |
| Κώνος ηλεκτράτρακτου | HSK63F |
| Στροφές (με inverter) | 1.000 – 24.000 rpm |
Αυτόματη αλλαγή εργαλείων
| Αποθήκη εργαλείων | Στην κινητή κολόνα |
|---|---|
| Αριθμός εργαλείων | 14 θέσεις |
| Μέγ. μήκος κώνου + εργαλείου | 160 mm |
| Μέγ. βάρος κώνου + εργαλείου | 10 kg |
| Εργαλεία που περιλαμβάνονται | 4 (στάνταρ) |
| Κώνοι φωλιάς (collet) που περιλαμβάνονται | 4 |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Πεπιεσμένος αέρας | 7 bar |
Ανοχές κατεργασίας
| Ακρίβεια τοποθέτησης | ± 0,2 mm |
|---|---|
| Επαναληψιμότητα τοποθέτησης | ± 0,1 mm |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Automatic clamps
- Motorized clamps
- Extra couple of manual clamps
- Extra couple of automatic clamps
- Extra couple of motorized clamps
- Right-hand retractable stop + pendulum machining
- Bar code reader
- Motorized swarf conveyor belt
- Profile length measuring device
- Tool length measuring device
- Full fairing
- Microdrop oil tank 25 l
- HICAM 3 ADVANCE software licence
- Additional HICAM 3 ADVANCE licence
- Module to import data in NCX format for HICAM 3
- CAMQUIX software licence
- Additional CAMQUIX licence
- Module to import data in Text, XML or CSV format for CAMQUIX
- CADXTRACT licence for 3D STEP-file detection
- Additional CADXTRACT licence
- Autotransformer for special voltage (on request)
- UL-CSA compliant components
- Container shipping
- Morse automatiche
- Morse motorizzate
- Coppia di morse manuali extra
- Coppia di morse automatiche extra
- Coppia di morse motorizzate extra
- Battuta a scomparsa destra + lavorazione a pendolo
- Lettore codice a barre
- Nastro motorizzato trasportatore sfridi
- Dispositivo misuratore lunghezza profilo
- Dispositivo misuratore lunghezza utensile
- Carenatura integrale
- Tanica olio microgoccia 25 l
- Licenza software HICAM 3 ADVANCE
- Licenza aggiuntiva HICAM 3 ADVANCE
- Modulo importazione dati in formato NCX per HICAM 3
- Licenza software CAMQUIX
- Licenza aggiuntiva CAMQUIX
- Modulo importazione dati in formato Testo, XML o CSV per CAMQUIX
- Licenza software CADXTRACT rilevamento file 3D
- Licenza aggiuntiva CADXTRACT
- Autotrasformatore per tensioni speciali (su richiesta)
- Componenti conformi UL-CSA
- Spedizione in container
- Αυτόματες μέγγενες
- Μηχανοκίνητες μέγγενες
- Επιπλέον ζεύγος χειροκίνητων μεγγένων
- Επιπλέον ζεύγος αυτόματων μεγγένων
- Επιπλέον ζεύγος μηχανοκίνητων μεγγένων
- Δεξί στοπ που κατεβαίνει + εργασία εκκρεμούς (pendulum)
- Αναγνώστης barcode
- Μηχανοκίνητη ταινία μεταφοράς γρεζιών
- Συσκευή μέτρησης μήκους προφίλ
- Συσκευή μέτρησης μήκους εργαλείου
- Πλήρης καμπίνα (full fairing)
- Δοχείο λαδιού μικροσταγόνας 25 l
- Άδεια λογισμικού HICAM 3 ADVANCE
- Επιπλέον άδεια HICAM 3 ADVANCE
- Module εισαγωγής δεδομένων σε μορφή NCX για HICAM 3
- Άδεια λογισμικού CAMQUIX
- Επιπλέον άδεια CAMQUIX
- Module εισαγωγής δεδομένων σε μορφή Text, XML ή CSV για CAMQUIX
- Άδεια CADXTRACT για ανάγνωση αρχείων 3D STEP
- Επιπλέον άδεια CADXTRACT
- Αυτομετασχηματιστής για ειδική τάση (κατόπιν αιτήματος)
- Εξαρτήματα συμβατά με UL-CSA
- Αποστολή σε container

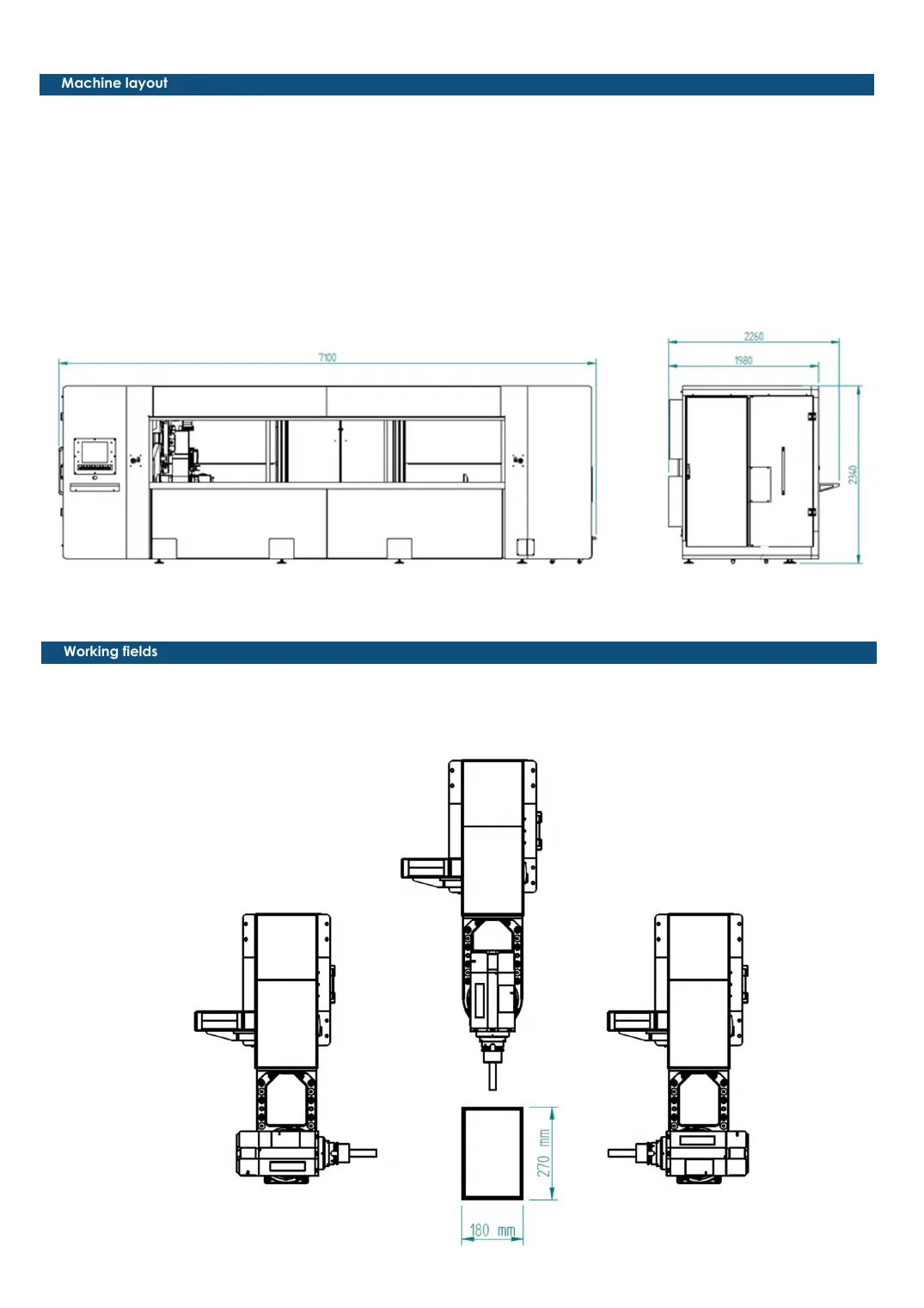

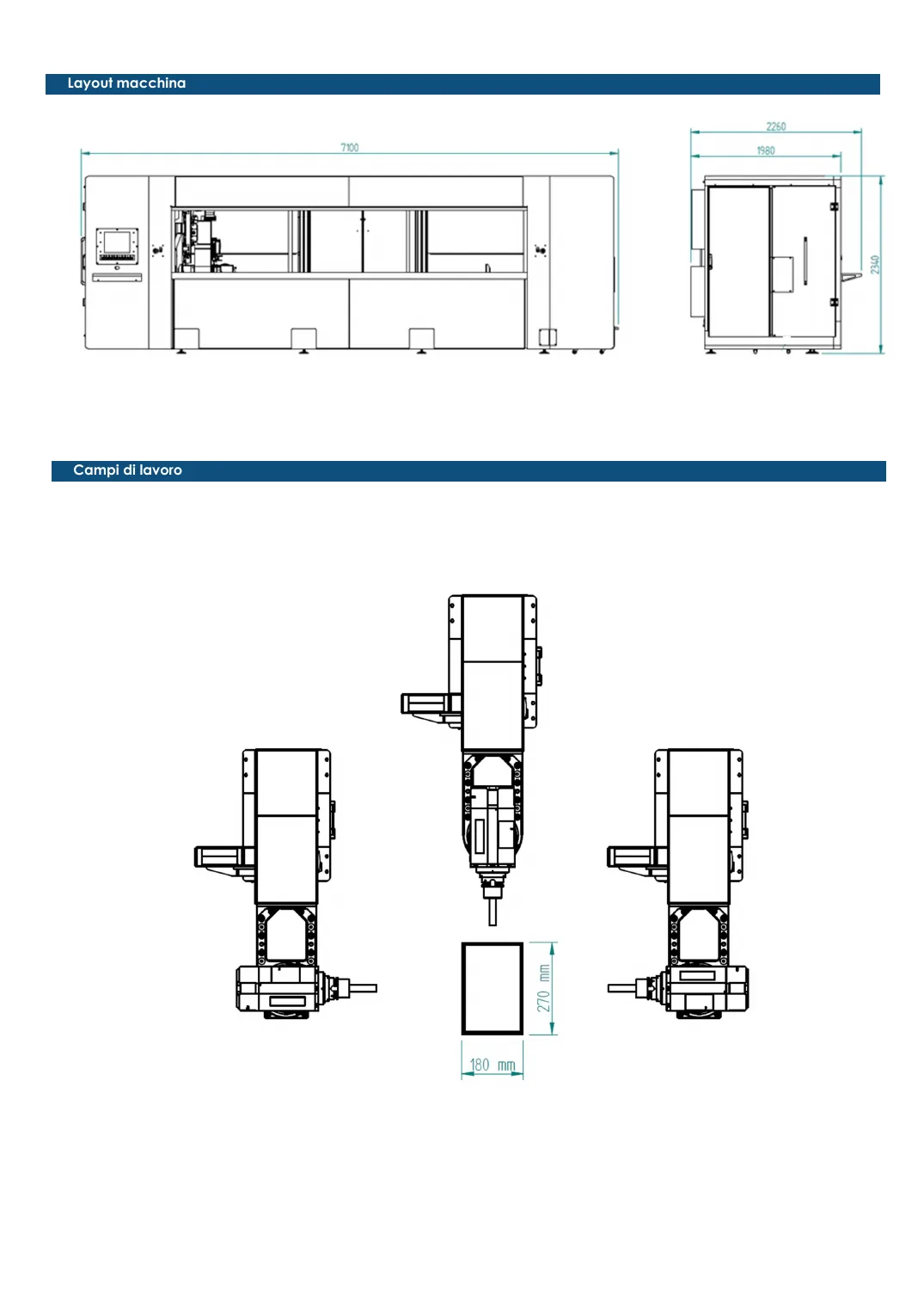

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
