Single head cutting machineTroncatrice monotestaΔισκοπρίονο μονής κεφαλής
Kappa

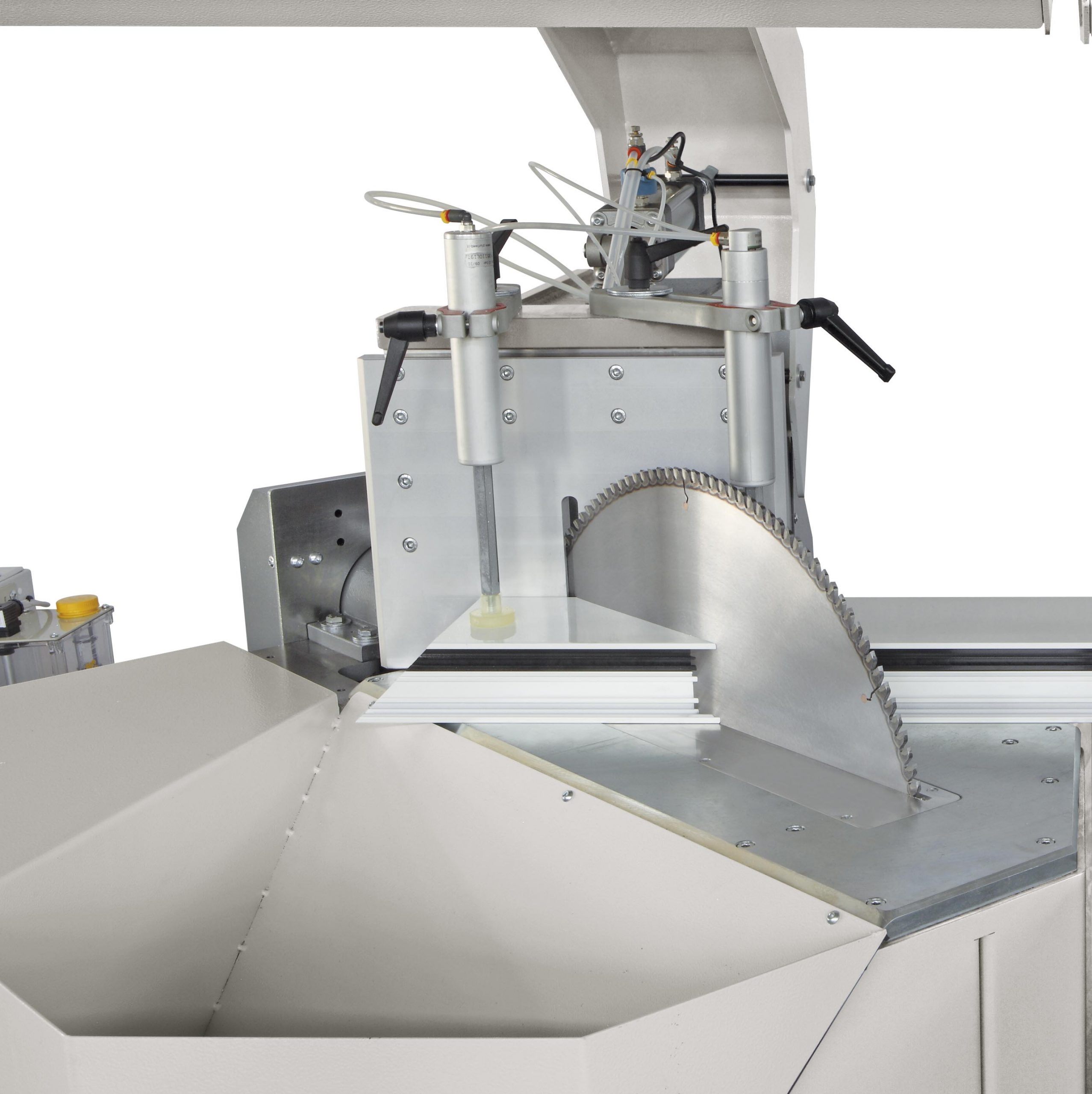

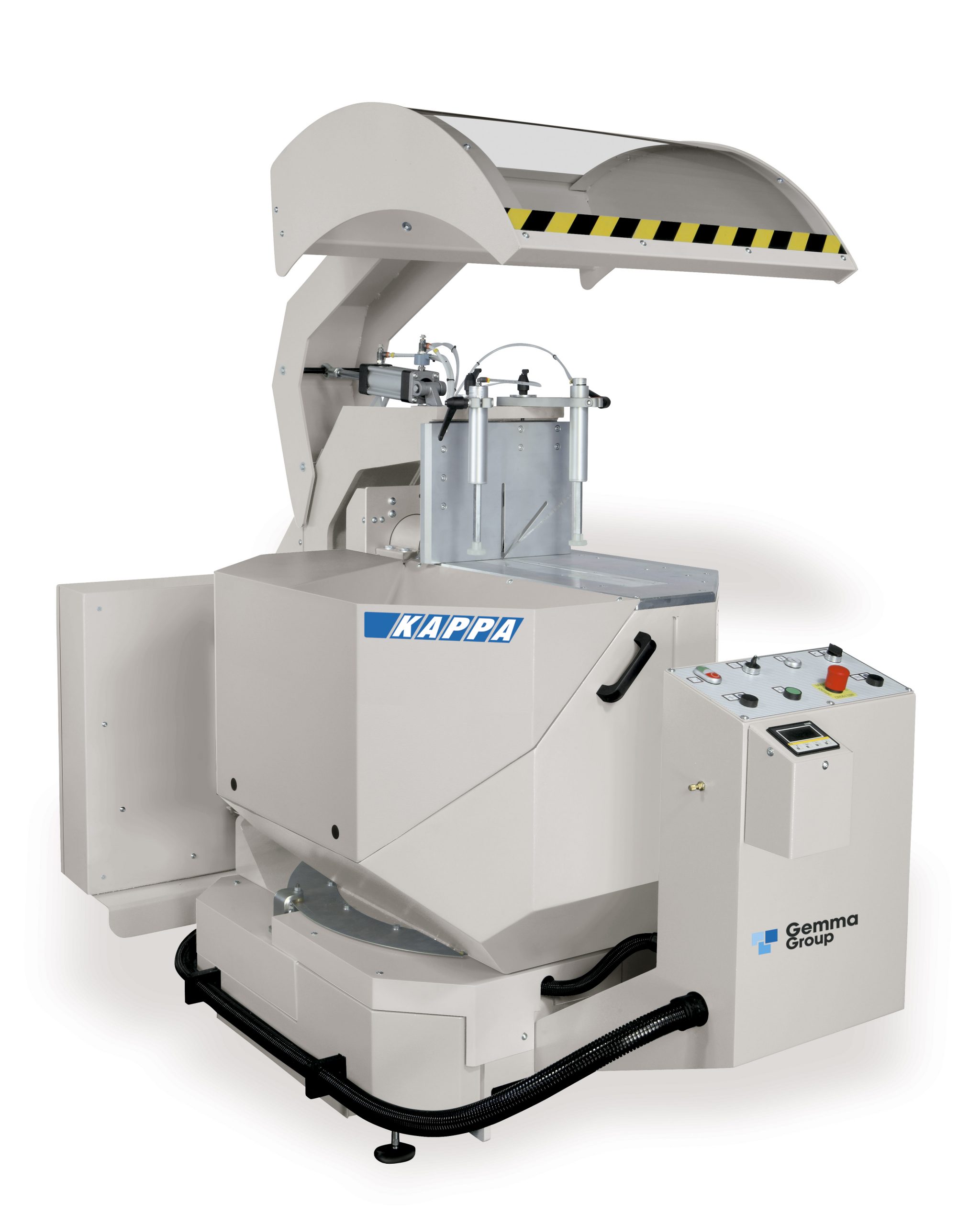

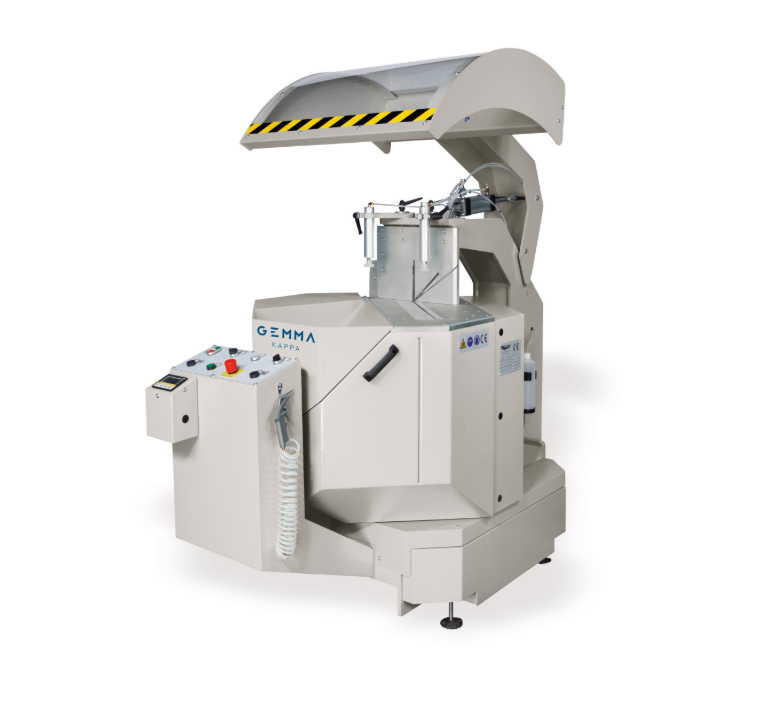

Single head cutting machine with upstroke tilting and pivoting blade for compound cuts.Troncatrice monotesta con lama ascendente inclinabile e rotante per tagli piramidali.Δισκοπρίονο μονής κεφαλής με ανερχόμενο δίσκο που γέρνει και περιστρέφεται για σύνθετες (πυραμιδικές) κοπές.
BladeLamaΔίσκοςØ 600 mm
PowerPotenzaΙσχύς3 kW
WeightPesoΒάρος1.050 kg
DimensionsIngombriΔιαστάσεις2.000 × 1.200 × 1.700 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Electro-welded steel base

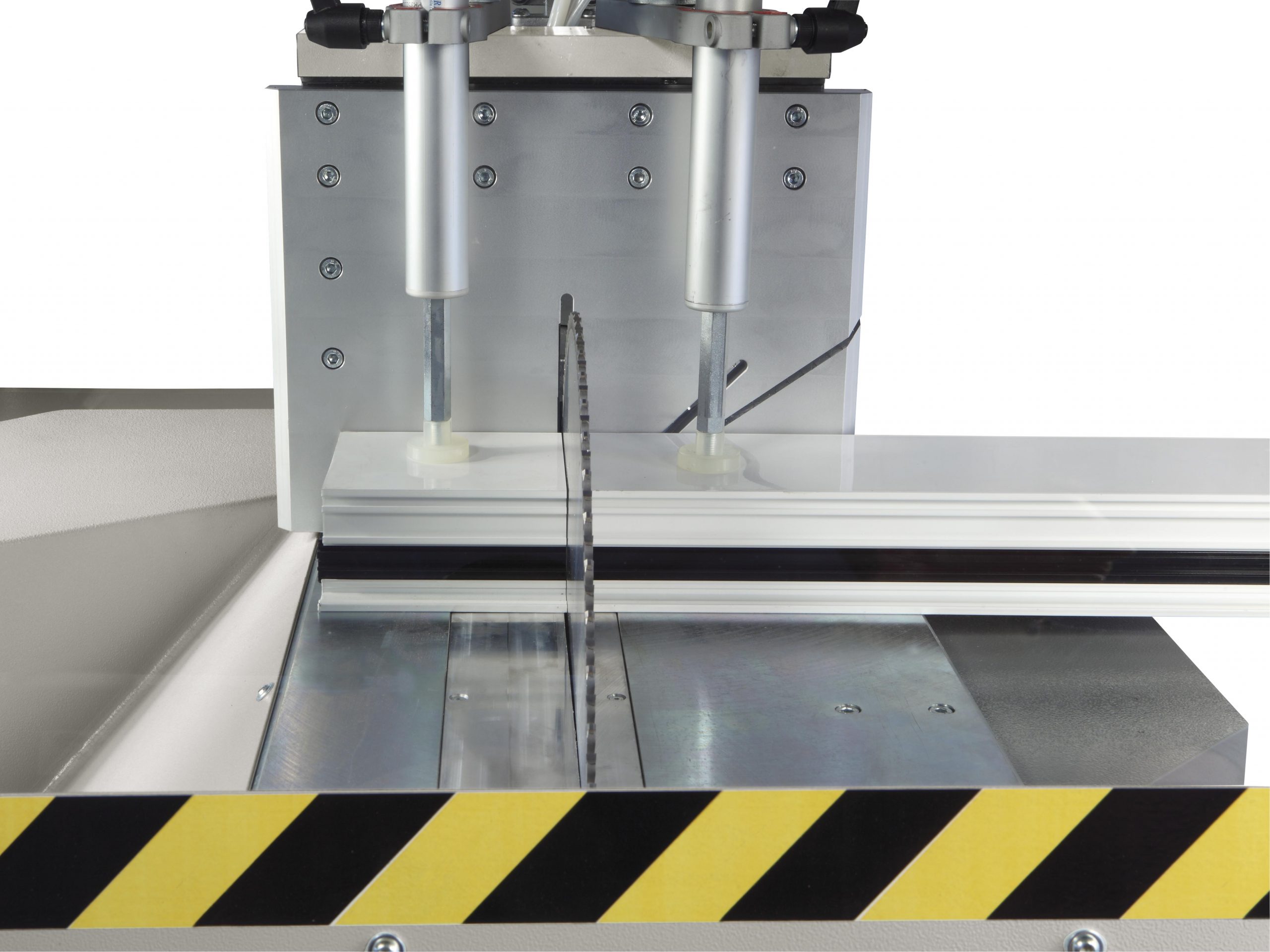

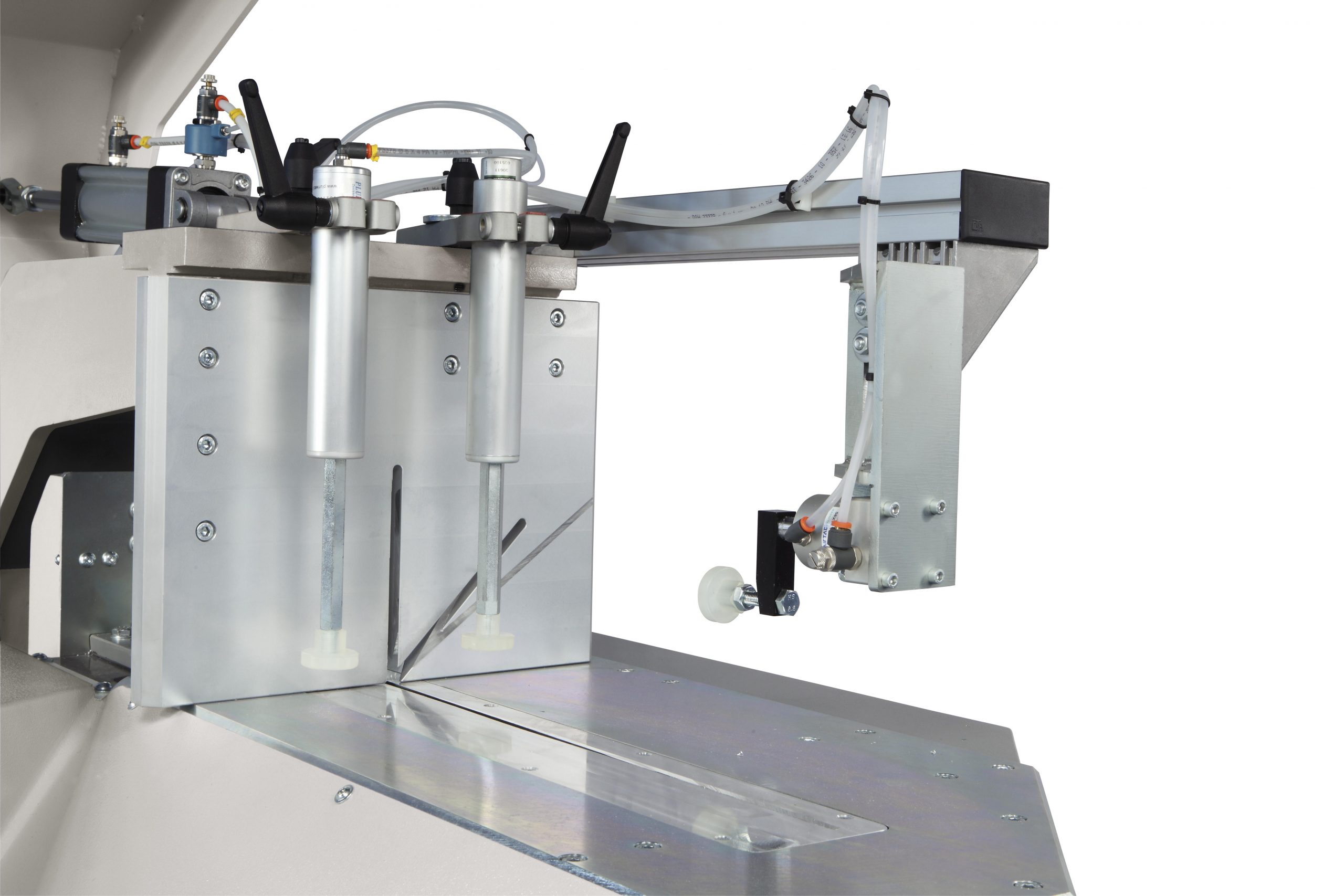

- 2 vertical pneumatic clamps

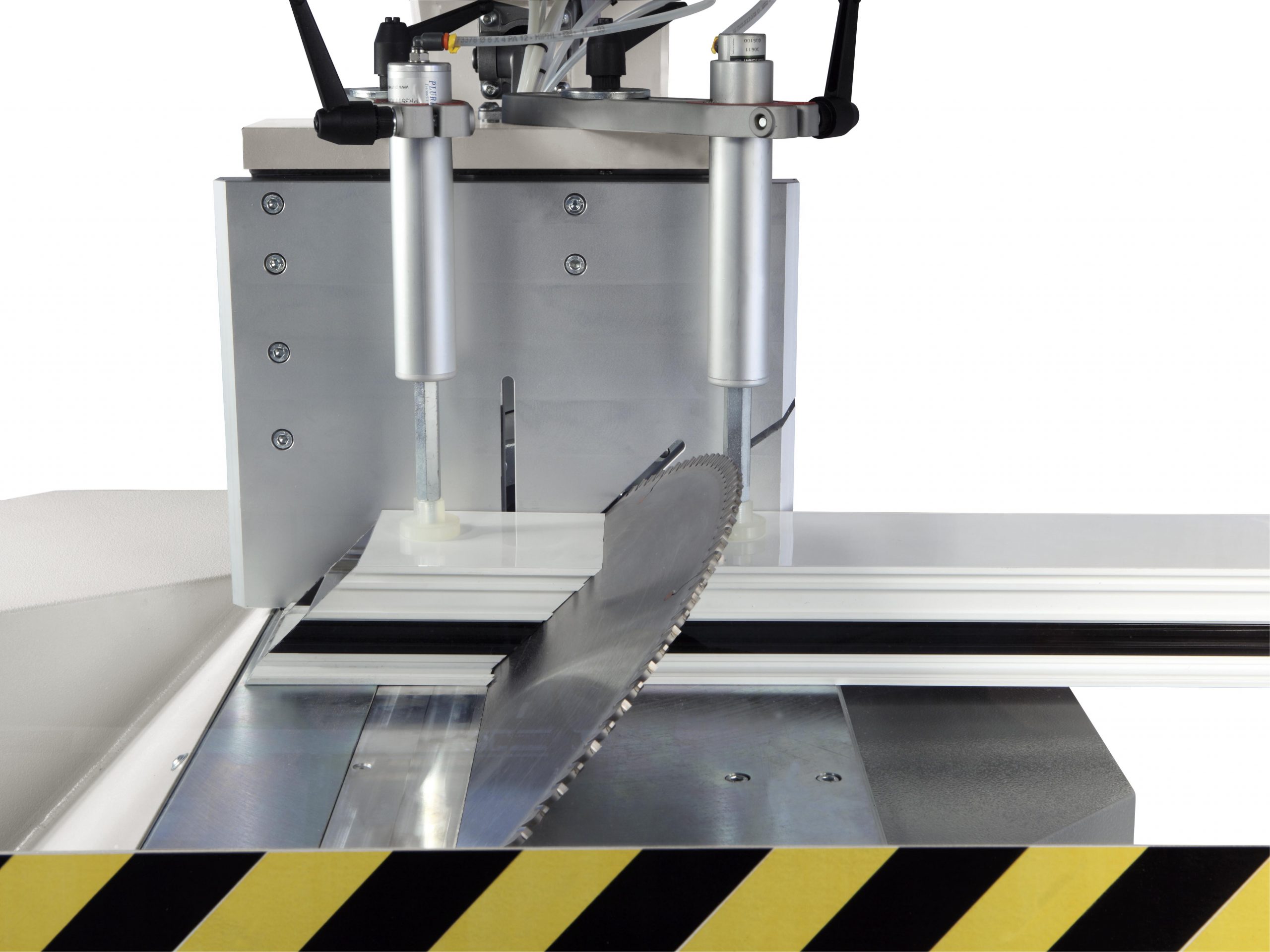

- Head tilting and pivoting for compound cuts
- Mechanical stops for quick angle selection 45°/90°

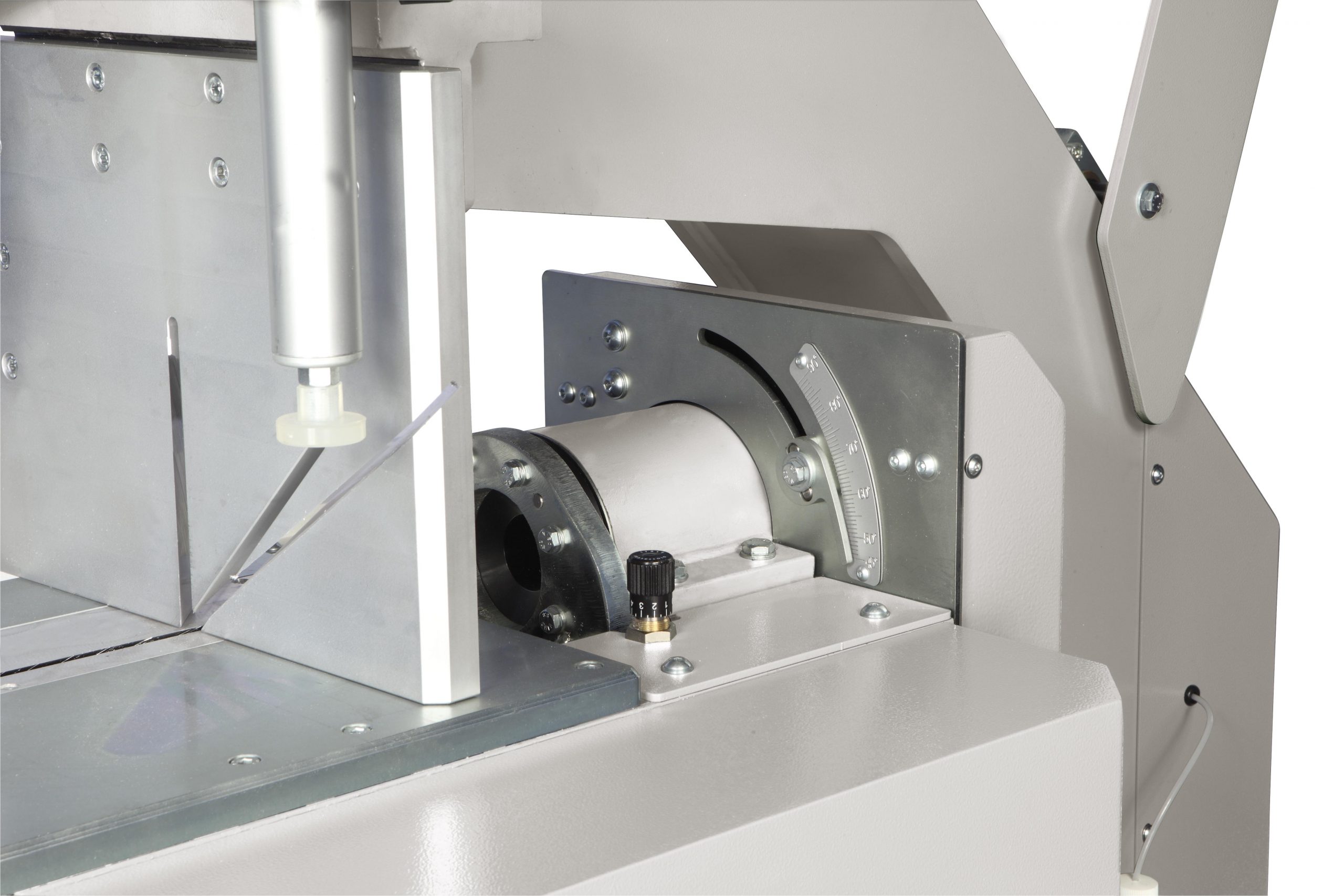

- Working table set at each angle by protractor indicator and display
Cutting unit
- Operator group with manual positioning

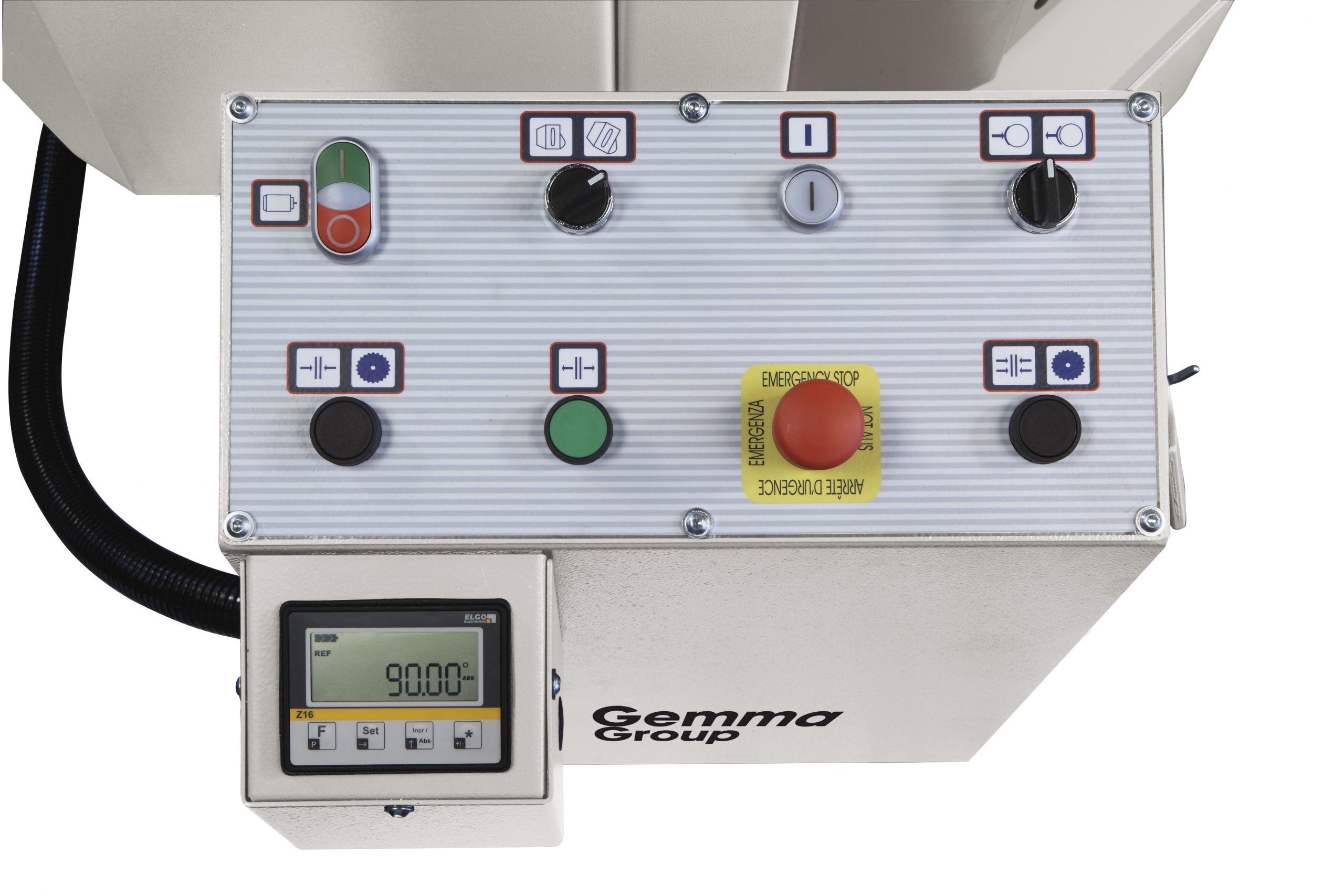

- Digital display to view pivoting angles
- Venturi lubrication system
- 1 blade Ø 600 mm included
Safety
- Integral cutting area protections with automatic opening/closing
- Complies with CE safety regulations as standard
Electrical cabinet
- IP 55 protection
Struttura
- Basamento in acciaio elettrosaldato
- 2 morse pneumatiche verticali
- Rotazione e inclinazione della testa per tagli composti
- Battute meccaniche per selezione rapida angoli 45°/90°
- Settaggio del piano di lavoro ad ogni angolo tramite indicatore a goniometro e display
Unità di taglio
- Gruppo operatore con posizionamento manuale
- Display digitale per la visualizzazione degli angoli di rotazione
- Lubrificazione taglio nebulizzata (Venturi)
- 1 lama Ø 600 mm inclusa
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura automatica
- Risponde di serie alle normative di sicurezza CE
Armadio elettrico
- Protezione IP 55
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- 2 κάθετες πνευματικές μέγγενες
- Κλίση και περιστροφή κεφαλής για σύνθετες κοπές
- Μηχανικά στοπ για γρήγορη επιλογή γωνιών 45°/90°
- Ρύθμιση τραπεζιού σε κάθε γωνία μέσω μοιρογνωμονίου και οθόνης
Μονάδα κοπής
- Κεφαλή με χειροκίνητη τοποθέτηση
- Ψηφιακή οθόνη ένδειξης γωνιών περιστροφής
- Σύστημα λίπανσης Venturi (νέφωση)
- Περιλαμβάνεται 1 δίσκος Ø 600 mm
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με αυτόματο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Ηλεκτρικός πίνακας
- Προστασία IP 55
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 200 × 200 mm | 400 × 150 / 450 × 90 mm |
| 45° | 170 × 170 mm | 310 × 100 / 275 × 100 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 200 × 200 mm | 400 × 150 / 450 × 90 mm |
| 45° | 170 × 170 mm | 310 × 100 / 275 × 100 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 200 × 200 mm | 400 × 150 / 450 × 90 mm |
| 45° | 170 × 170 mm | 310 × 100 / 275 × 100 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Motor power | 3 kW |
| Compressed air supply | 7 bar |
| Air consumption per cycle | 22 Nl |
Cutting unit
| Blade diameter | 600 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.800 rpm |
| Max cutting speed | 6 m/min |
| Blade output management | Oleopneumatic |
| Tilting angles | 90° – 135° |
| Pivoting angles | 40° – 157,5° |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Potenza motore | 3 kW |
| Pressione d’esercizio | 7 bar |
| Consumo d’aria per ciclo | 22 Nl |
Unità di taglio
| Diametro lama | 600 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.800 giri/min |
| Velocità max di taglio | 6 m/min |
| Gestione uscita lama | Oleopneumatica |
| Inclinazione | 90° – 135° |
| Rotazione | 40° – 157,5° |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Ισχύς κινητήρα | 3 kW |
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 22 Nl |
Μονάδα κοπής
| Διάμετρος δίσκου | 600 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.800 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Έλεγχος εξόδου δίσκου | Υδροπνευματικός |
| Γωνίες κλίσης | 90° – 135° |
| Γωνίες περιστροφής | 40° – 157,5° |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Blade Ø 600 mm
- Microdrop lubrication
- Horizontal pneumatic clamp
- Pneumatic rotation stops 45°/90°/135°
- Oil tank 25 l
- In 4000 – infeed roller conveyor 4 m
- Out 4000 – digital outfeed roller conveyor 4 m
- Autotransformer for special voltage
- UL-CSA compliant components
- Ocean freight packaging
- Lama Ø 600 mm
- Lubrificazione a microgoccia
- Morsa orizzontale pneumatica
- Fermi pneumatici rotazione 45°/90°/135°
- Tanica olio 25 l
- In 4000 – rulliera di carico 4 m
- Out 4000 – rulliera digitale di scarico 4 m
- Autotrasformatore per tensioni speciali
- Componenti conformi UL-CSA
- Imballo per spedizione via mare
- Δίσκος Ø 600 mm
- Λίπανση μικροσταγόνας
- Οριζόντια πνευματική μέγγενη
- Πνευματικά στοπ περιστροφής 45°/90°/135°
- Δοχείο λαδιού 25 l
- In 4000 – ράουλα τροφοδοσίας 4 m
- Out 4000 – ψηφιακά ράουλα εξόδου 4 m
- Αυτομετασχηματιστής για ειδική τάση
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά
Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
