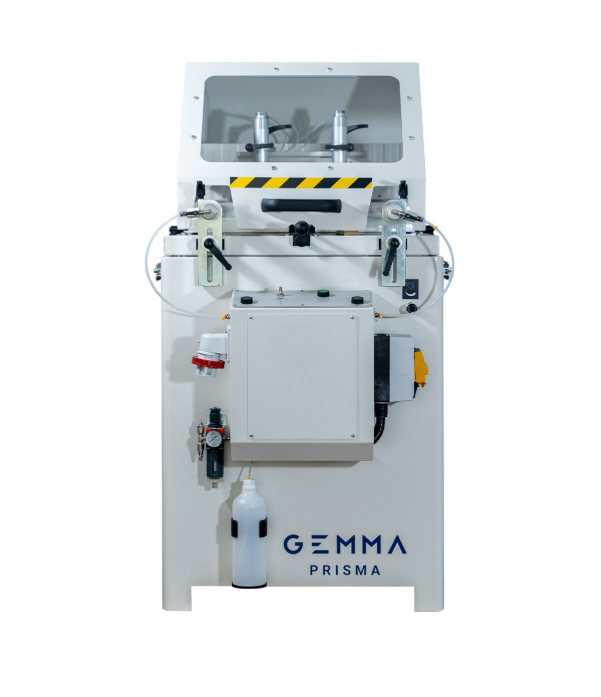

Single head cutting machineTroncatrice monotestaΔισκοπρίονο μονής κεφαλής
Prisma
Single head cutting machine with upstroke blade Ø 450 mm.Troncatrice monotesta con lama ascendente Ø 450 mm.Δισκοπρίονο μονής κεφαλής με ανερχόμενο δίσκο Ø 450 mm.
BladeLamaΔίσκοςØ 450 mm
PowerPotenzaΙσχύς2,2 kW
WeightPesoΒάρος245 kg
DimensionsIngombriΔιαστάσεις750 × 1.000 × 1.600 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Electro-welded steel base

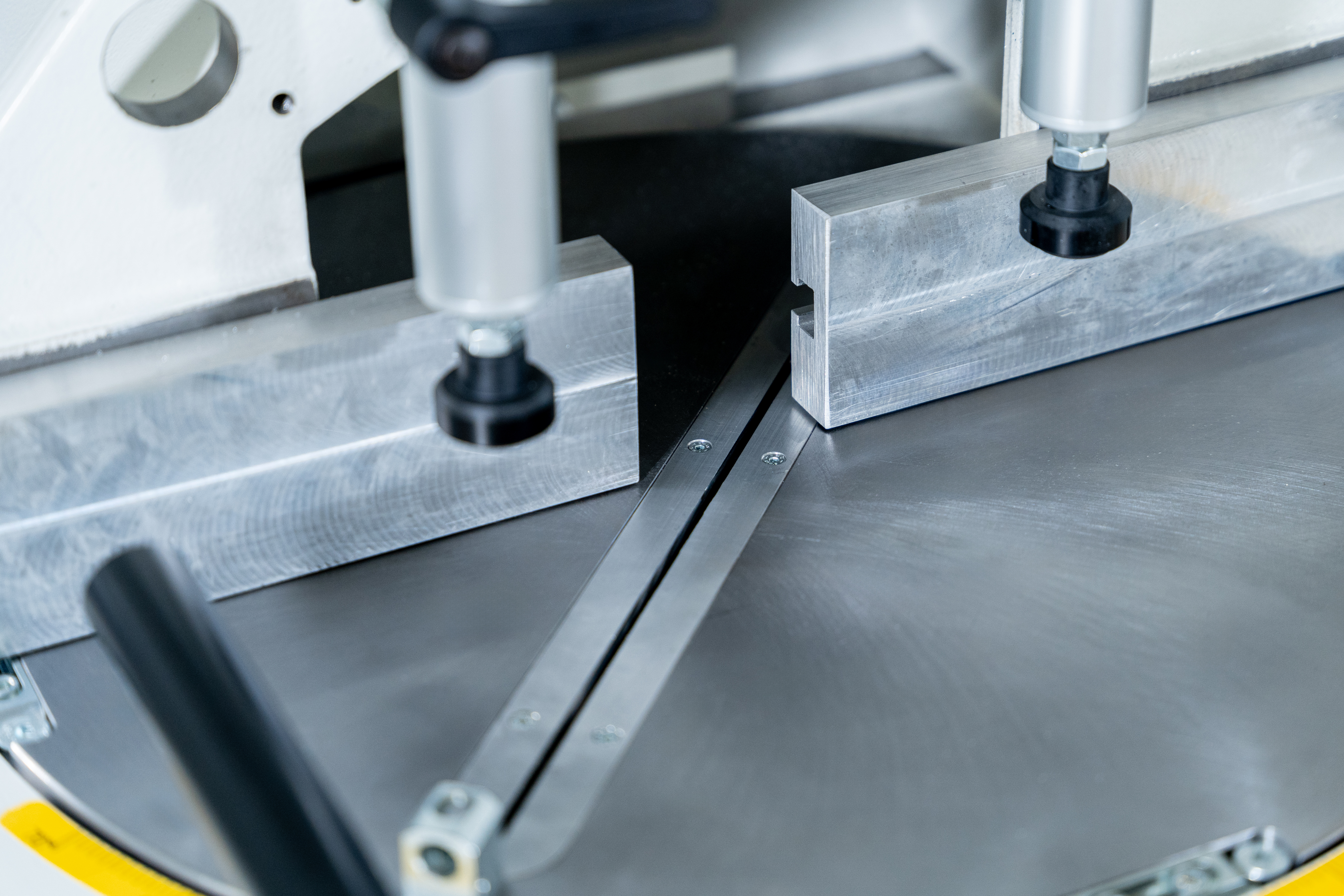

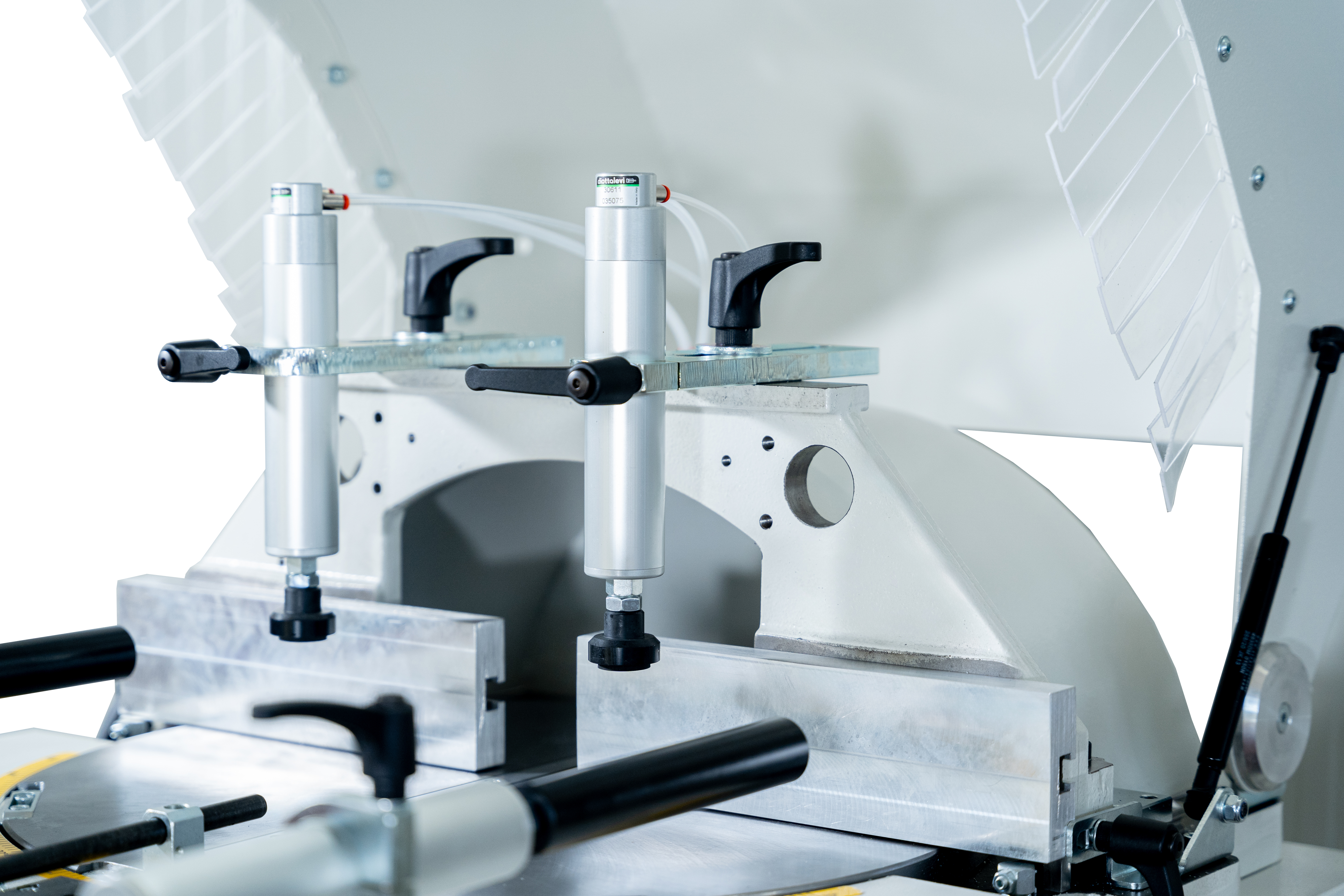

- 2 vertical pneumatic clamps
- Pivoting working table
- Mechanical stops for quick selection of 45°/90°/135° angles

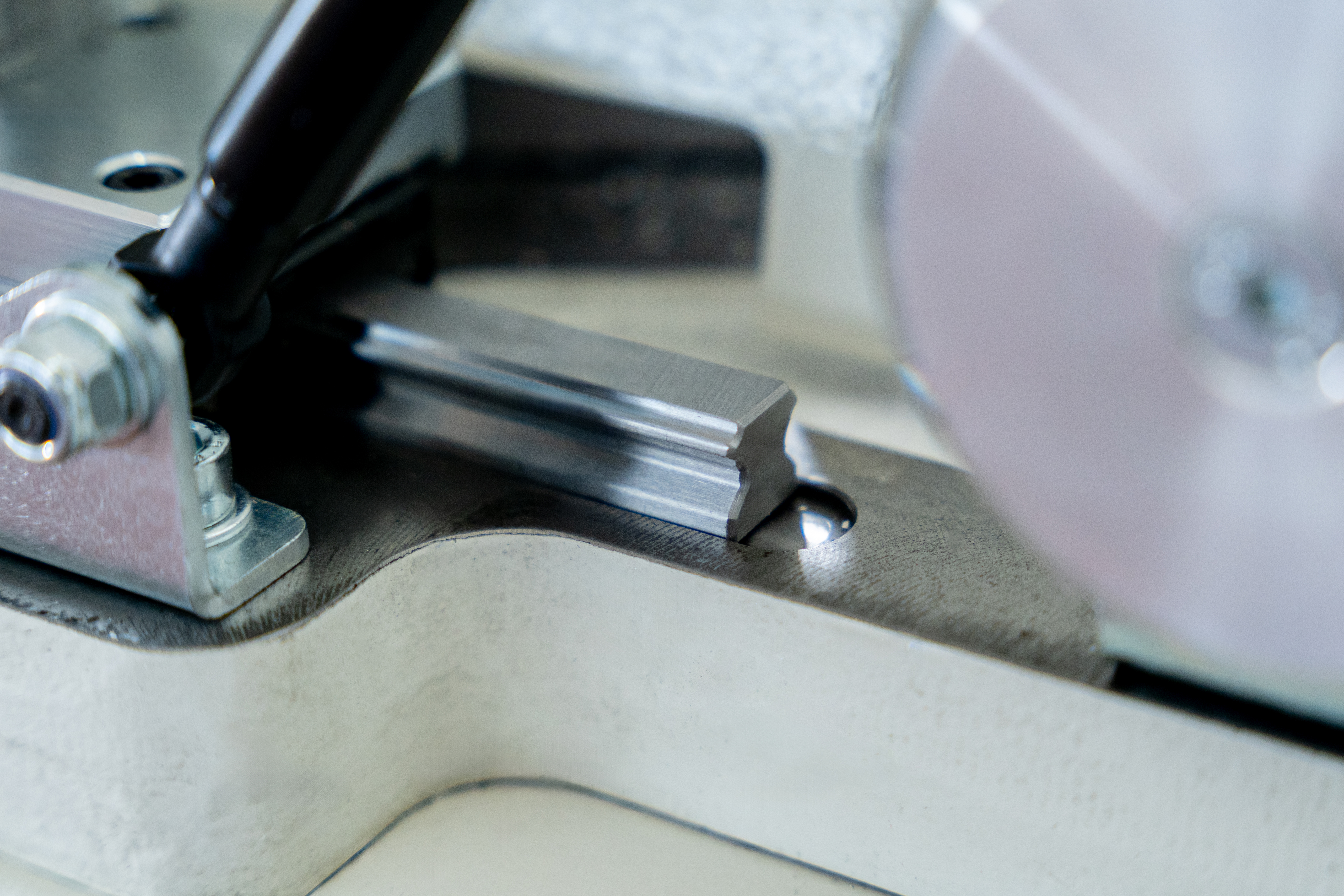

- Depth-adjustable back stop
Cutting unit
- Cutting angles from 20° to 160° with intermediate angles

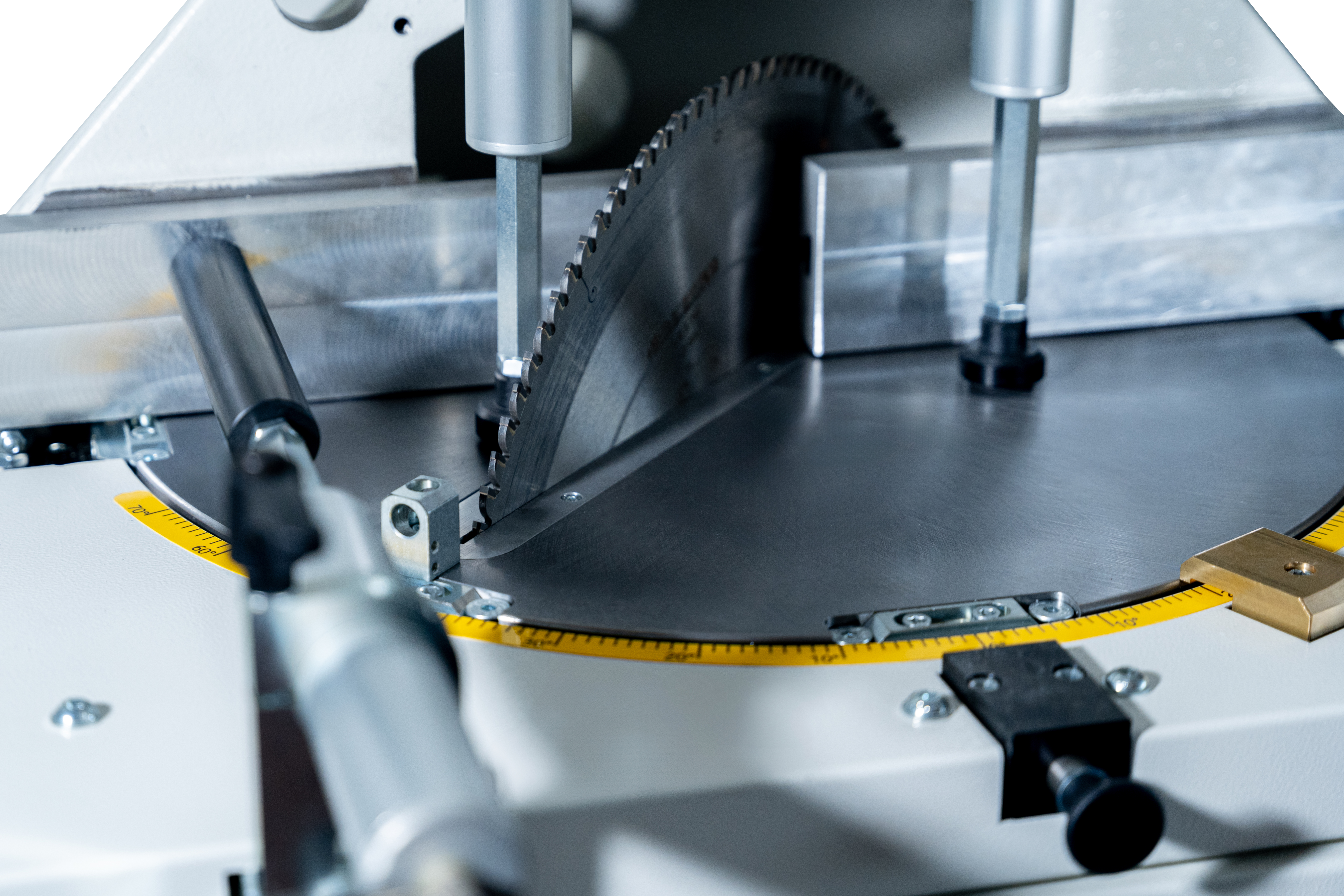

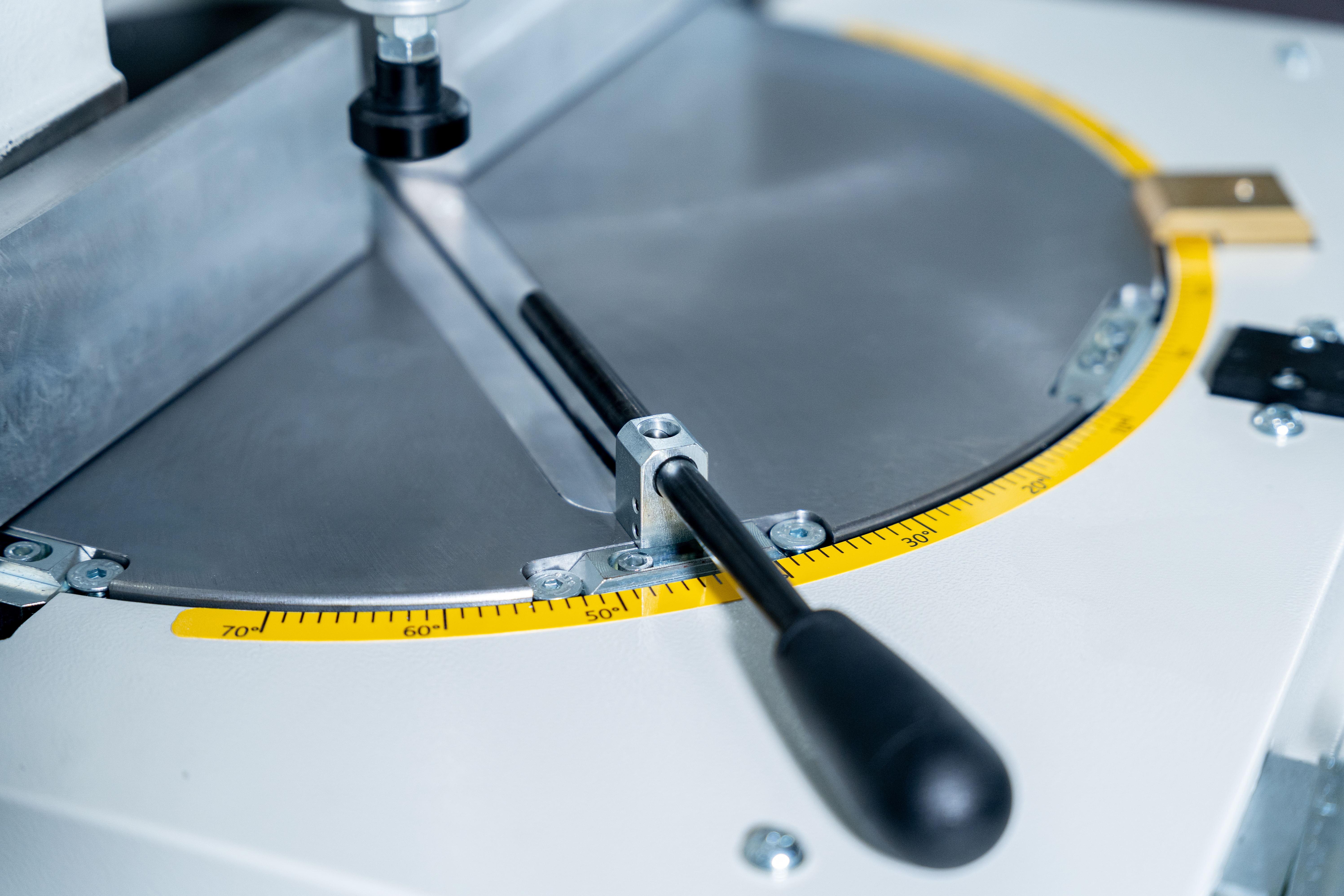

- Working table set at each angle by protractor indicator
- Venturi lubrication system

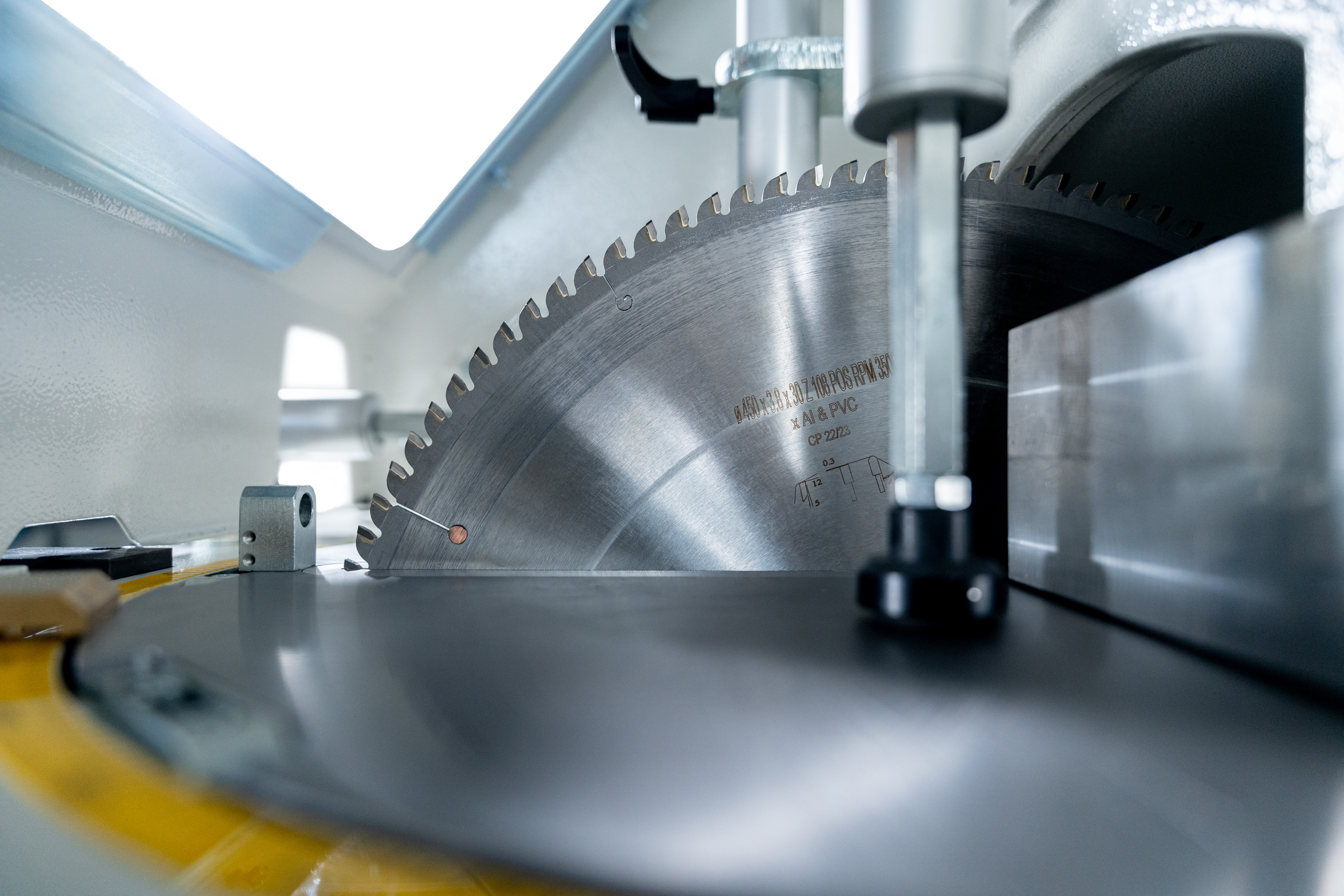

- 1 blade Ø 450 mm included
Safety

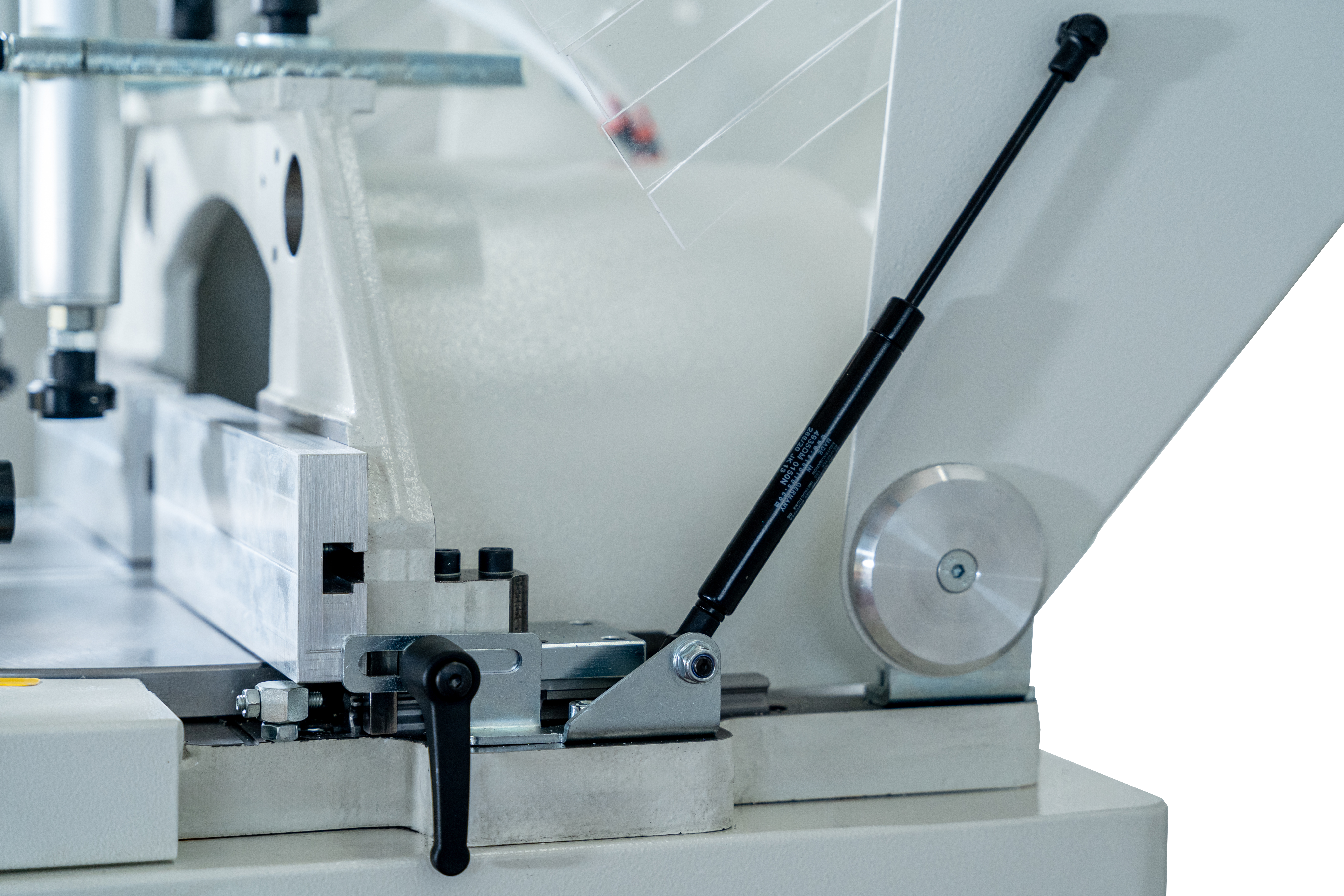

- Integral cutting area protections with manual opening and closing
- Complies with CE safety regulations as standard

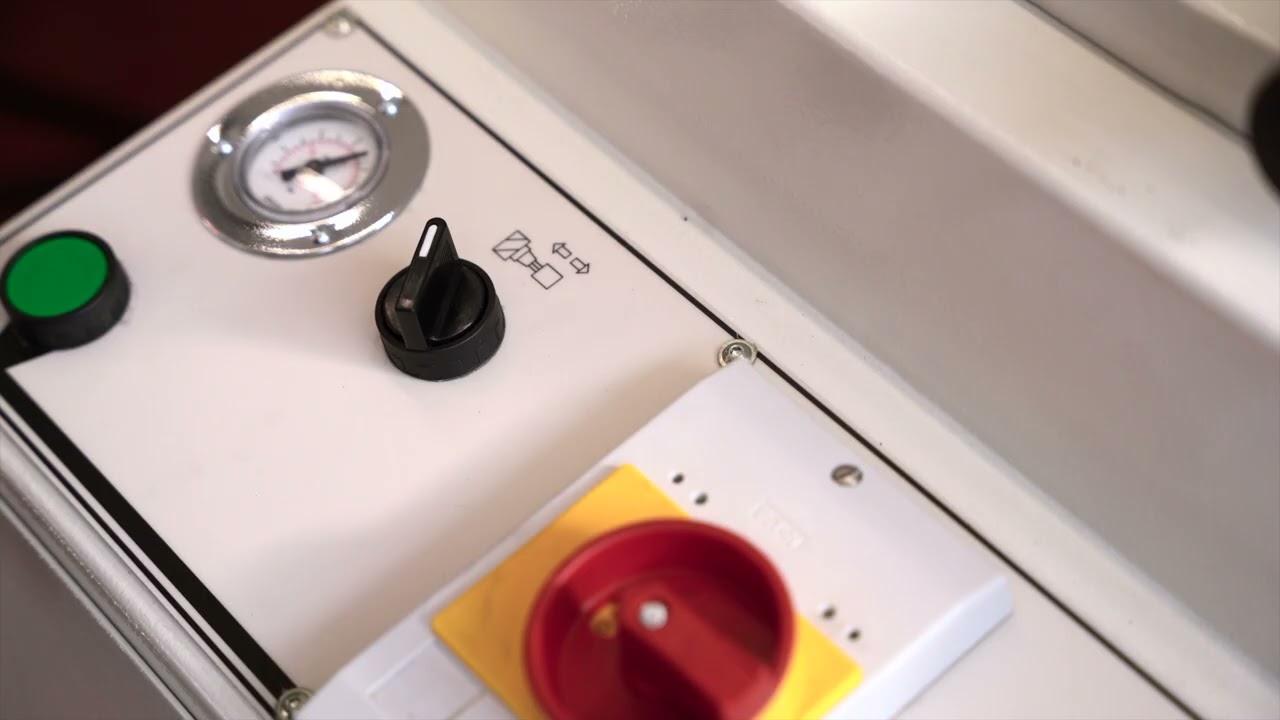

Electrical cabinet
- IP 55 protection
Struttura
- Basamento in acciaio elettrosaldato
- 2 morse pneumatiche verticali
- Rotazione del piano di lavoro
- Battute meccaniche per selezione rapida angoli 45°/90°/135°
- Battuta posteriore regolabile in profondità
Unità di taglio
- Angoli di taglio da 20° a 160° e angoli intermedi
- Settaggio del piano di lavoro ad ogni angolo tramite indicatore a goniometro
- Lubrificazione taglio nebulizzata (Venturi)
- 1 lama Ø 450 mm inclusa
Sicurezza/Ergonomia
- Protezioni integrali area di taglio con apertura/chiusura manuale
- Risponde di serie alle normative di sicurezza CE
Armadio elettrico
- Protezione IP 55
Κατασκευή
- Βάση από ηλεκτροσυγκολλημένο χάλυβα
- 2 κάθετες πνευματικές μέγγενες
- Περιστρεφόμενο τραπέζι εργασίας
- Μηχανικά στοπ για γρήγορη επιλογή γωνιών 45°/90°/135°
- Πίσω στοπ ρυθμιζόμενο σε βάθος
Μονάδα κοπής
- Γωνίες κοπής από 20° έως 160° με ενδιάμεσες γωνίες
- Ρύθμιση τραπεζιού σε κάθε γωνία μέσω μοιρογνωμονίου
- Σύστημα λίπανσης Venturi (νέφωση)
- Περιλαμβάνεται 1 δίσκος Ø 450 mm
Ασφάλεια
- Πλήρης προστασία περιοχής κοπής με χειροκίνητο άνοιγμα/κλείσιμο
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Ηλεκτρικός πίνακας
- Προστασία IP 55
Cutting capacityCapacità di taglioΔυνατότητα κοπής
| Angle | Square profile | Rectangular profile |
|---|---|---|
| 90° | 115 × 115 mm | 130 × 100 / 180 × 50 mm |
| 45° | 95 × 95 mm | 130 × 45 mm |
| Angolo | Profilo quadrato | Profilo rettangolare |
|---|---|---|
| 90° | 115 × 115 mm | 130 × 100 / 180 × 50 mm |
| 45° | 95 × 95 mm | 130 × 45 mm |
| Γωνία | Τετράγωνο προφίλ | Ορθογώνιο προφίλ |
|---|---|---|
| 90° | 115 × 115 mm | 130 × 100 / 180 × 50 mm |
| 45° | 95 × 95 mm | 130 × 45 mm |
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Motor power | 2,2 kW |
| Compressed air supply | 7 bar |
| Air consumption per cycle | 10 Nl |
Cutting unit
| Blade diameter | 450 mm |
|---|---|
| Shaft diameter | 30 mm |
| Blade revolutions | 2.800 rpm |
| Max cutting speed | 6 m/min |
| Blade output management | Oleopneumatic |
| Cutting angles | 20° – 160° |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Potenza motore | 2,2 kW |
| Pressione d’esercizio | 7 bar |
| Consumo d’aria per ciclo | 10 Nl |
Unità di taglio
| Diametro lama | 450 mm |
|---|---|
| Diametro albero | 30 mm |
| Numero di giri lama | 2.800 giri/min |
| Velocità max di taglio | 6 m/min |
| Gestione uscita lama | Oleopneumatica |
| Angoli di taglio | 20° – 160° |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Ισχύς κινητήρα | 2,2 kW |
| Πεπιεσμένος αέρας | 7 bar |
| Κατανάλωση αέρα ανά κύκλο | 10 Nl |
Μονάδα κοπής
| Διάμετρος δίσκου | 450 mm |
|---|---|
| Διάμετρος άξονα | 30 mm |
| Στροφές δίσκου | 2.800 rpm |
| Μέγ. ταχύτητα κοπής | 6 m/min |
| Έλεγχος εξόδου δίσκου | Υδροπνευματικός |
| Γωνίες κοπής | 20° – 160° |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- Blade Ø 450 mm
- Laser line marker
- Horizontal pneumatic clamps
- Pneumatic cover
- Oil tank 25 l
- In 2000 – infeed roller conveyor 2 m
- In 3000 – infeed roller conveyor 3 m
- Out 3000 – digital outfeed roller conveyor 3 m
- Out 4000 – digital outfeed roller conveyor 4 m
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- UL-CSA compliant components
- Ocean freight packaging
- Lama Ø 450 mm
- Dispositivo laser per tracciatura linee
- Morsa pneumatica orizzontale
- Cuffia pneumatica
- Tanica olio 25 l
- In 2000 – rulliera di carico 2 m
- In 3000 – rulliera di carico 3 m
- Out 3000 – rulliera digitale di scarico 3 m
- Out 4000 – rulliera digitale di scarico 4 m
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Componenti conformi UL-CSA
- Imballo per spedizione via mare
- Δίσκος Ø 450 mm
- Laser χάραξης γραμμής κοπής
- Οριζόντιες πνευματικές μέγγενες
- Πνευματικό κάλυμμα
- Δοχείο λαδιού 25 l
- In 2000 – ράουλα τροφοδοσίας 2 m
- In 3000 – ράουλα τροφοδοσίας 3 m
- Out 3000 – ψηφιακά ράουλα εξόδου 3 m
- Out 4000 – ψηφιακά ράουλα εξόδου 4 m
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά

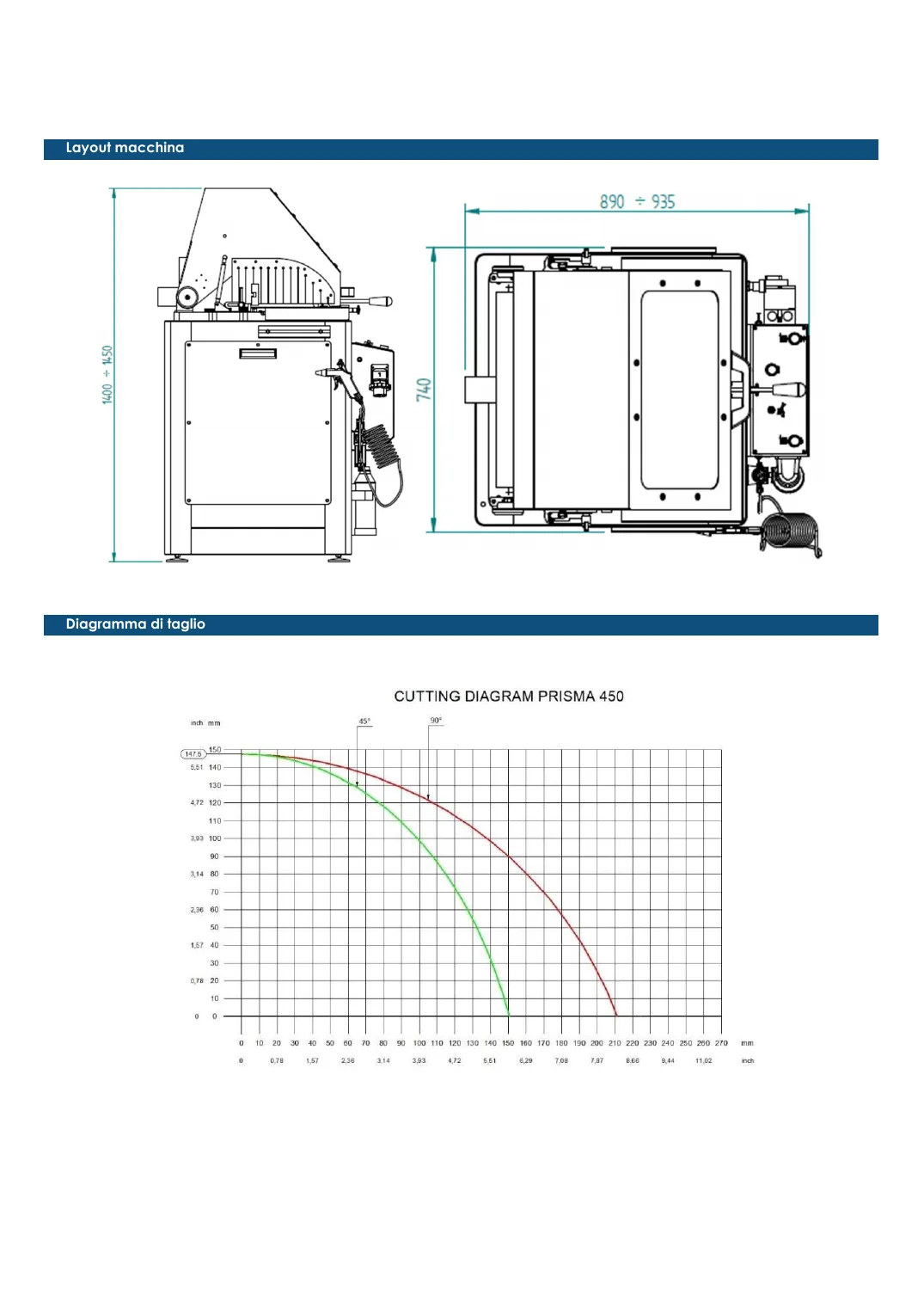

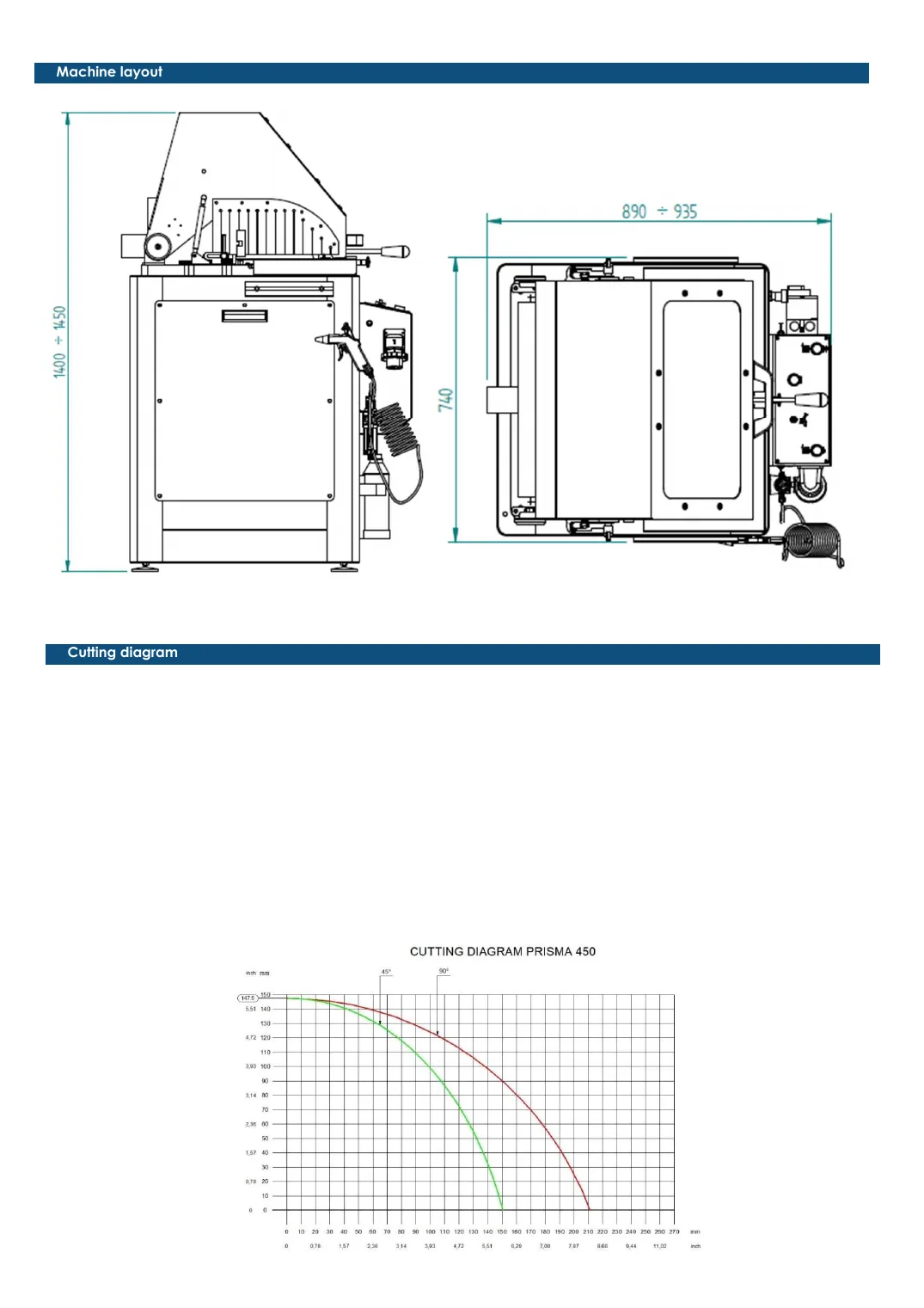

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
