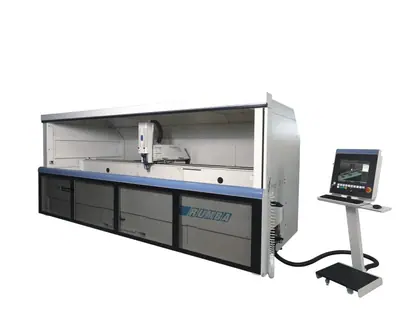

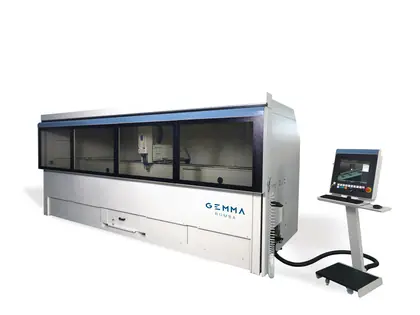

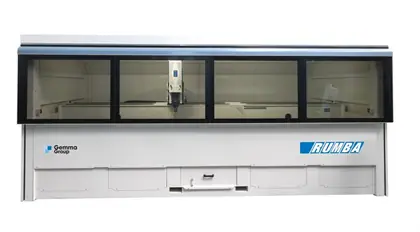

4-axis machining centreCentro di lavoro a 4 assiΚέντρο κατεργασίας 4 αξόνων
Rumba
4-axis CNC machining centre for milling and drilling of components made of aluminium, steel and light alloys. Available as Rumba 3000 and Rumba 4000.Centro di lavoro a 4 assi per la freso-foratura di componenti in alluminio, acciaio e leghe leggere. Disponibile nelle versioni Rumba 3000 e Rumba 4000.Κέντρο κατεργασίας CNC 4 αξόνων για φρεζάρισμα και διάτρηση εξαρτημάτων από αλουμίνιο, χάλυβα και ελαφρά κράματα. Διατίθεται ως Rumba 3000 και Rumba 4000.
ElectrospindleElettromandrinoΗλεκτράτρακτος4 kW
StrokeCorsaΔιαδρομήX 3.000 / 4.000 mm
WeightPesoΒάρος2.500 / 3.500 kg
DimensionsIngombriΔιαστάσεις4.100 / 5.100 × 2.100 × 2.100 mm
Standard configurationConfigurazione di serieΒασικός εξοπλισμός
Structure
- Heavily ribbed electro-welded steel base with rotating beam and mobile column
- Thanks to its strength and stability, it guarantees high-quality machining and long-lasting reliability
- Tanks to collect swarf

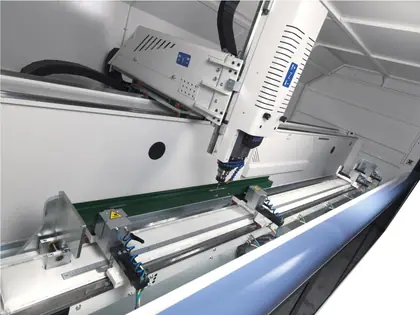

Working area

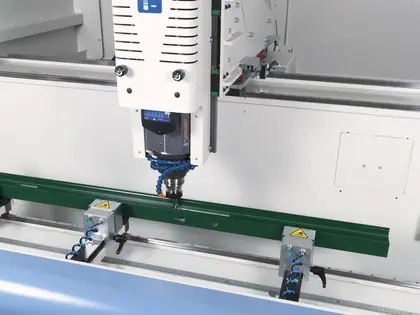

- 4 double-action pneumatic clamps
- Rotating beam controlled by CNC: –90° / 0° / +90° and intermediate degrees
Axes (X-Y-Z)
- Axes movements controlled by brushless motors
- Movement on linear guides with automatic grease lubrication

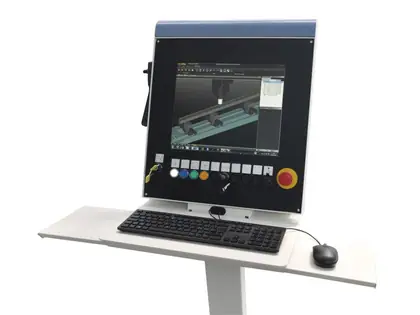

Control panel
- OSAI control with HICAM 2 operator interface to upload and run machining programs; list machining and visualization of workpiece machining time
- Operator interface on 17” Windows PC
- Wi-Fi and remote assistance
- Meets Industry 4.0 requirements

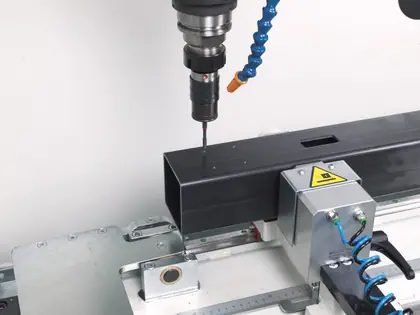

Electrospindle group
- Compact electrospindle with high-precision ceramic bearings lubricated for life
- ISO30 electrospindle taper
- Inverter for correct tool speed selection
- Air cooling
- Automatic tool changer for maximum flexibility in machining operations
Electrical cabinet
- IP 55 protection
- Air-conditioning unit
Safety
- Protection cabin for the operator group
- Complies with CE safety regulations as standard
Struttura
- Basamento in acciaio elettrosaldato fortemente nervato con trave rotante e montante mobile
- Grazie alla sua robustezza e stabilità, garantisce lavorazioni di elevata qualità e affidabilità nel tempo
- Vasche per raccolta e convogliamento sfridi
Piano di lavoro
- 4 morse pneumatiche a doppia azione
- Basculante gestito da CN: –90° / 0° / +90° e gradazioni intermedie
Assi di lavoro (X-Y-Z)
- Movimenti assi comandati da motori brushless
- Spostamento su guide lineari dotate di lubrificazione automatica a grasso
Consolle di comando
- Controllo OSAI dotato di interfaccia operatore HICAM 2 per il caricamento e l’esecuzione dei programmi di lavorazione; possibilità di lavorazione in lista e di visualizzazione tempi di esecuzione pezzo
- Interfaccia operatore su PC Windows 17”
- Wi-Fi e teleassistenza
- Soddisfa i requisiti Industria 4.0
Gruppo operatore
- Elettromandrino compatto con cuscinetti ceramici ad altissima precisione lubrificati a vita
- Attacco elettromandrino serie ISO30
- Inverter statico per la scelta della velocità utensile corretta
- Raffreddamento ad aria
- Cambio utensile automatico per la massima flessibilità di impiego nelle lavorazioni
Armadio elettrico
- Protezione IP 55
- Condizionatore
Sicurezza/Ergonomia
- Cabina di protezione per il gruppo operatore
- Risponde di serie alle normative di sicurezza CE
Κατασκευή
- Ισχυρά ενισχυμένη βάση από ηλεκτροσυγκολλημένο χάλυβα με περιστρεφόμενη δοκό και κινητή κολόνα
- Χάρη στην αντοχή και τη σταθερότητά της εξασφαλίζει κατεργασίες υψηλής ποιότητας και αξιοπιστία στον χρόνο
- Λεκάνες συλλογής γρεζιών
Τραπέζι εργασίας
- 4 πνευματικές μέγγενες διπλής ενέργειας
- Περιστρεφόμενη δοκός με έλεγχο CNC: –90° / 0° / +90° και ενδιάμεσες μοίρες
Άξονες (X-Y-Z)
- Κινήσεις αξόνων με brushless κινητήρες
- Κίνηση σε γραμμικούς οδηγούς με αυτόματη λίπανση γράσου
Πίνακας χειρισμού
- Control OSAI με διεπαφή χειριστή HICAM 2 για φόρτωση και εκτέλεση προγραμμάτων κατεργασίας· εργασία με λίστες και προβολή χρόνου κατεργασίας τεμαχίου
- Διεπαφή χειριστή σε Windows PC 17”
- Wi-Fi και τηλεϋποστήριξη
- Πληροί τις απαιτήσεις Industry 4.0
Ηλεκτράτρακτος
- Συμπαγής ηλεκτράτρακτος με κεραμικά ρουλεμάν υψηλής ακρίβειας, λιπασμένα εφ’ όρου ζωής
- Κώνος ηλεκτράτρακτου ISO30
- Inverter για σωστή επιλογή ταχύτητας εργαλείου
- Αερόψυξη
- Αυτόματη αλλαγή εργαλείων για μέγιστη ευελιξία στις κατεργασίες
Ηλεκτρικός πίνακας
- Προστασία IP 55
- Κλιματιστικό πίνακα
Ασφάλεια
- Καμπίνα προστασίας για την κεφαλή εργασίας
- Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ
Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά
Orthogonal axes (X-Y-Z)
| X axis (longitudinal) – useful working field | 3.000 / 4.000 mm |
|---|---|
| X axis – speed | 100 m/min |
| X axis – acceleration | 6 m/s² |
| Y axis (transversal) – stroke | 475 mm |
| Y axis – speed | 50 m/min |
| Y axis – acceleration | 5 m/s² |
| Z axis (vertical) – stroke | 400 mm |
| Z axis – speed | 50 m/min |
| Z axis – acceleration | 5 m/s² |
Pivoting axis (A)
| Pivoting angle | ± 90° |
|---|
Electrospindle group
| Electrospindle power | 4 kW |
|---|---|
| Electrospindle bearings lubrication | For life |
| Electrospindle taper | ISO30 |
| Rotation speed (with inverter) | 1.000 – 24.000 rpm |
| Cooling | Air |

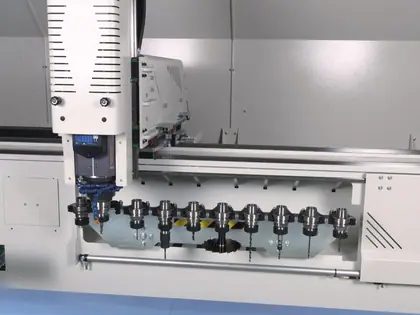

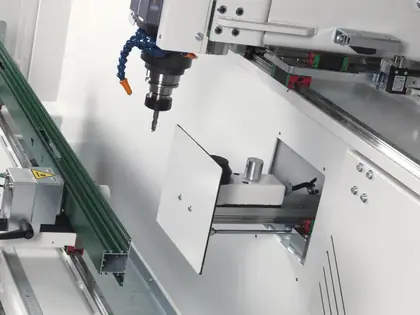

Automatic tool change
| Tool magazine | Retractable |
|---|---|
| Number of tools | 10 positions |
| Max tool diameter | 140 mm |
| Max cone + tool length | 130 mm |
| Max cone + tool weight | 10 kg |
| Max tool diameter ISO30 | 10 mm |
| Tools included | 4 (standard) |
| Collet holder cones included | 4 |
Power supply
| Electric power (three-phase) | 400 V / 50 Hz |
|---|---|
| Compressed air supply | 7 bar |
Machining tolerance
| Positioning accuracy | ± 0,2 mm |
|---|---|
| Positioning repeatability | ± 0,1 mm |
Assi ortogonali (X-Y-Z)
| Asse X (longitudinale) – campo di lavoro utile | 3.000 / 4.000 mm |
|---|---|
| Asse X – velocità | 100 m/min |
| Asse X – accelerazione | 6 m/s² |
| Asse Y (trasversale) – corsa | 475 mm |
| Asse Y – velocità | 50 m/min |
| Asse Y – accelerazione | 5 m/s² |
| Asse Z (verticale) – corsa | 400 mm |
| Asse Z – velocità | 50 m/min |
| Asse Z – accelerazione | 5 m/s² |
Asse rotante (A)
| Rotazione | ± 90° |
|---|
Gruppo operatore
| Potenza elettromandrino | 4 kW |
|---|---|
| Lubrificazione cuscinetti elettromandrino | A vita |
| Attacco elettromandrino | ISO30 |
| Velocità di rotazione (con inverter) | 1.000 – 24.000 giri/min |
| Refrigerazione | Ad aria |
Cambio utensile automatico
| Magazzino utensili | A scomparsa |
|---|---|
| Numero utensili | 10 posizioni |
| Diametro max utensili | 140 mm |
| Lunghezza max cono + utensile | 130 mm |
| Peso max cono + utensile | 10 kg |
| Diametro max utensile ISO30 | 10 mm |
| Utensili inclusi | 4 (standard) |
| Coni portapinza inclusi | 4 |
Alimentazione
| Energia elettrica (trifase) | 400 V / 50 Hz |
|---|---|
| Aria compressa | 7 bar |
Tolleranze di lavorazione
| Precisione di posizionamento | ± 0,2 mm |
|---|---|
| Ripetibilità di posizionamento | ± 0,1 mm |
Ορθογώνιοι άξονες (X-Y-Z)
| Άξονας X (διαμήκης) – ωφέλιμο πεδίο εργασίας | 3.000 / 4.000 mm |
|---|---|
| Άξονας X – ταχύτητα | 100 m/min |
| Άξονας X – επιτάχυνση | 6 m/s² |
| Άξονας Y (εγκάρσιος) – διαδρομή | 475 mm |
| Άξονας Y – ταχύτητα | 50 m/min |
| Άξονας Y – επιτάχυνση | 5 m/s² |
| Άξονας Z (κάθετος) – διαδρομή | 400 mm |
| Άξονας Z – ταχύτητα | 50 m/min |
| Άξονας Z – επιτάχυνση | 5 m/s² |
Περιστροφικός άξονας (A)
| Γωνία περιστροφής | ± 90° |
|---|
Ηλεκτράτρακτος
| Ισχύς ηλεκτράτρακτου | 4 kW |
|---|---|
| Λίπανση ρουλεμάν | Εφ’ όρου ζωής |
| Κώνος ηλεκτράτρακτου | ISO30 |
| Στροφές (με inverter) | 1.000 – 24.000 rpm |
| Ψύξη | Αέρα |
Αυτόματη αλλαγή εργαλείων
| Αποθήκη εργαλείων | Πτυσσόμενη |
|---|---|
| Αριθμός εργαλείων | 10 θέσεις |
| Μέγ. διάμετρος εργαλείου | 140 mm |
| Μέγ. μήκος κώνου + εργαλείου | 130 mm |
| Μέγ. βάρος κώνου + εργαλείου | 10 kg |
| Μέγ. διάμετρος εργαλείου ISO30 | 10 mm |
| Εργαλεία που περιλαμβάνονται | 4 (στάνταρ) |
| Κώνοι φωλιάς (collet) που περιλαμβάνονται | 4 |
Τροφοδοσία
| Ηλεκτρική τροφοδοσία (τριφασική) | 400 V / 50 Hz |
|---|---|
| Πεπιεσμένος αέρας | 7 bar |
Ανοχές κατεργασίας
| Ακρίβεια τοποθέτησης | ± 0,2 mm |
|---|---|
| Επαναληψιμότητα τοποθέτησης | ± 0,1 mm |
OptionalsOpzionaliΠροαιρετικός εξοπλισμός
- “Inox” version: electrospindle 6,6 kW (S6) HSK63F and water lubrication system
- Right-hand retractable stop
- Full fairing
- Electrospindle 6,6 kW (S6) HSK63F
- Motorized clamps (not for Inox version)
- Automatic clamps (moved by spindle)
- Additional manual clamp
- Additional automatic clamp
- Additional motorized clamp
- Bar code reader
- Microdrop lubrication system with pure oil
- Tool length measuring device

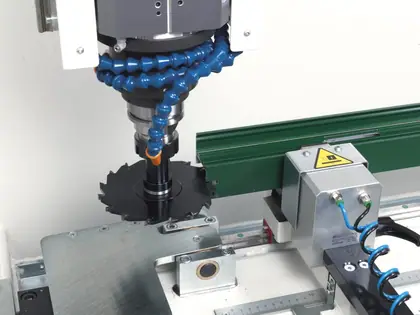

- Angular head with blade for 90° cuts
- Oil tank 25 l
- HICAM 3 ADVANCE software licence
- Additional HICAM 3 ADVANCE licence
- Module to import data in NCX format for HICAM 3
- CAMQUIX software licence
- Additional CAMQUIX licence
- Module to import data in Text, XML or CSV format for CAMQUIX
- CADXTRACT licence for 3D STEP-file detection
- Additional CADXTRACT licence
- Unilink Rumba (software)
- Autotransformer for special voltage (230 V / 480 V / 600 V)
- UL-CSA compliant components
- Ocean freight packaging
- Allestimento “Inox”: elettromandrino 6,6 kW (S6) HSK63F e sistema di lubrificazione ad acqua
- Battuta a scomparsa destra
- Carenatura integrale
- Elettromandrino 6,6 kW (S6) HSK63F
- Morse motorizzate (non disponibili con allestimento Inox)
- Morse automatiche (spostamento tramite mandrino)
- Morsa manuale extra
- Morsa automatica extra
- Morsa motorizzata extra
- Lettore codice a barre
- Lubrificazione a microgoccia con olio puro
- Misuratore lunghezza utensili
- Testina angolare con lama per taglio a 90°
- Tanica olio 25 l
- Licenza software HICAM 3 ADVANCE
- Licenza aggiuntiva HICAM 3 ADVANCE
- Modulo importazione dati in formato NCX per HICAM 3
- Licenza software CAMQUIX
- Licenza aggiuntiva CAMQUIX
- Modulo importazione dati in formato Testo, XML o CSV per CAMQUIX
- Licenza software CADXTRACT rilevamento file 3D
- Licenza aggiuntiva CADXTRACT
- Unilink Rumba (software)
- Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
- Componenti conformi UL-CSA
- Imballo per spedizione via mare
- Έκδοση «Inox»: ηλεκτράτρακτος 6,6 kW (S6) HSK63F και σύστημα λίπανσης με νερό
- Δεξί στοπ που κατεβαίνει
- Πλήρης καμπίνα (full fairing)
- Ηλεκτράτρακτος 6,6 kW (S6) HSK63F
- Μηχανοκίνητες μέγγενες (όχι για την έκδοση Inox)
- Αυτόματες μέγγενες (μετακίνηση από την άτρακτο)
- Επιπλέον χειροκίνητη μέγγενη
- Επιπλέον αυτόματη μέγγενη
- Επιπλέον μηχανοκίνητη μέγγενη
- Αναγνώστης barcode
- Λίπανση μικροσταγόνας με καθαρό λάδι
- Συσκευή μέτρησης μήκους εργαλείου
- Γωνιακή κεφαλή με δίσκο για κοπές 90°
- Δοχείο λαδιού 25 l
- Άδεια λογισμικού HICAM 3 ADVANCE
- Επιπλέον άδεια HICAM 3 ADVANCE
- Module εισαγωγής δεδομένων σε μορφή NCX για HICAM 3
- Άδεια λογισμικού CAMQUIX
- Επιπλέον άδεια CAMQUIX
- Module εισαγωγής δεδομένων σε μορφή Text, XML ή CSV για CAMQUIX
- Άδεια CADXTRACT για ανάγνωση αρχείων 3D STEP
- Επιπλέον άδεια CADXTRACT
- Unilink Rumba (λογισμικό)
- Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
- Εξαρτήματα συμβατά με UL-CSA
- Συσκευασία για θαλάσσια μεταφορά

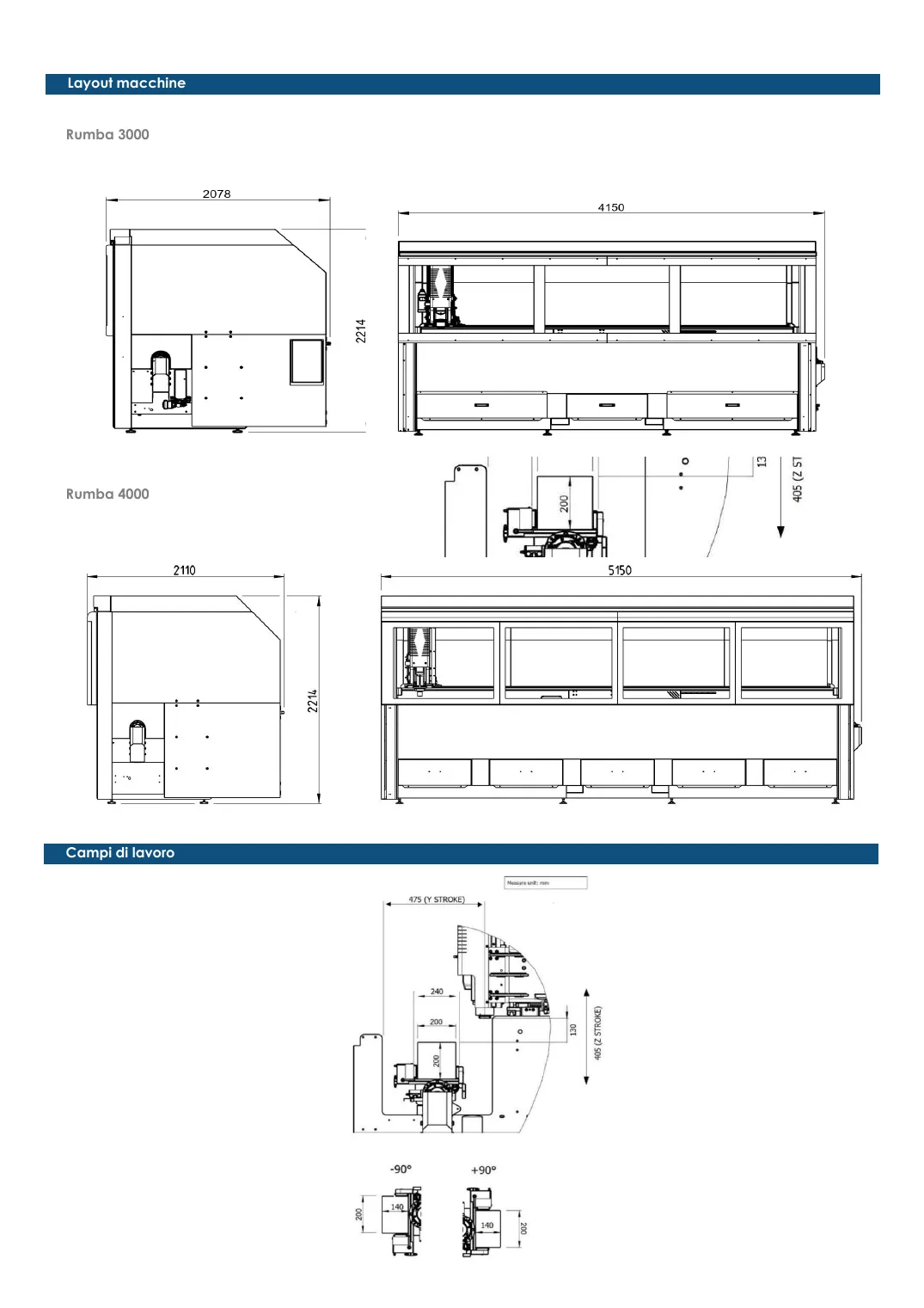

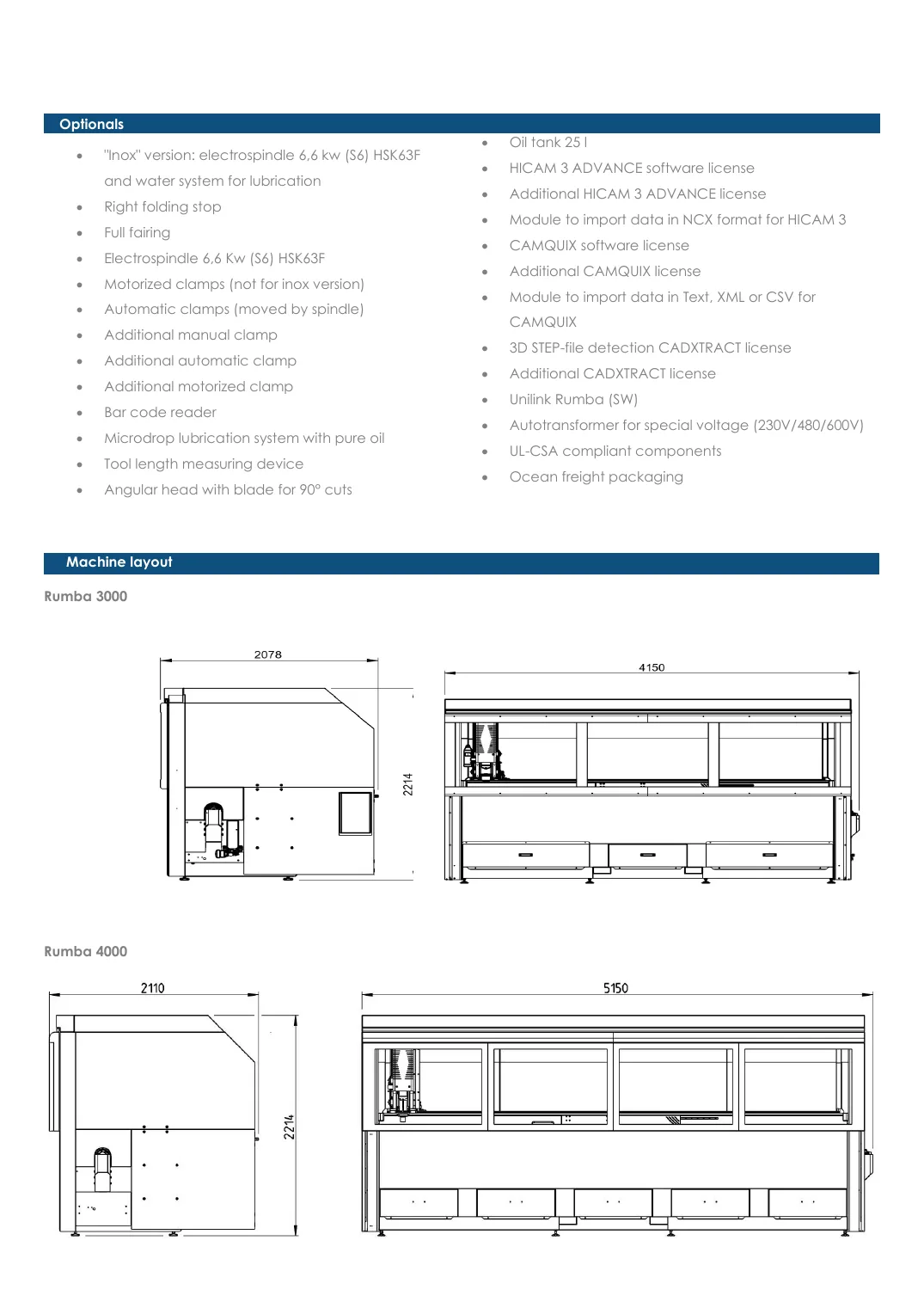

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα
From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
