Selecta AL 1 / 10
Double head cutting machineTroncatrice doppiatestaΔιπλοκέφαλο δισκοπρίονο

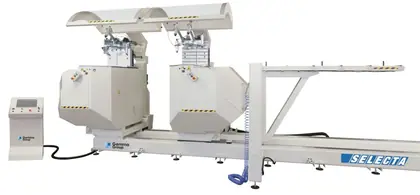

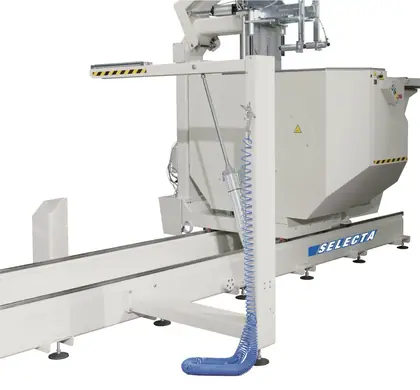

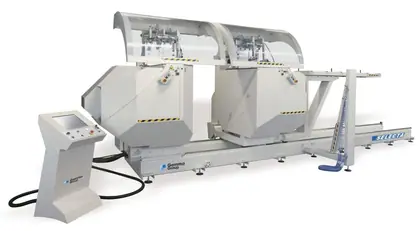

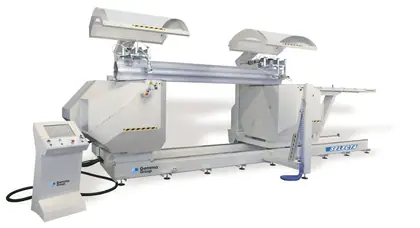

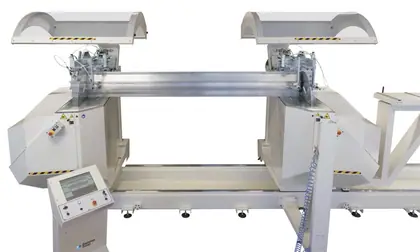

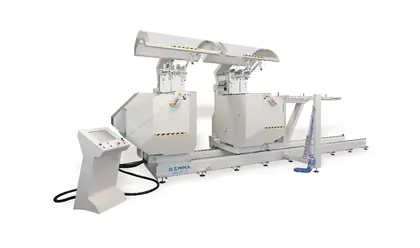

Selecta AL

Double head cutting machine with tilting and rotating ascending blades for compound cuts; fixed left unit and mobile right unit with automatic movement.Troncatrice a due teste con lame ascendenti inclinabili e rotabili per tagli composti; unità di sinistra fissa e unità di destra mobile a spostamento automatico.Διπλοκέφαλο δισκοπρίονο με ανερχόμενους δίσκους που γέρνουν και περιστρέφονται για σύνθετες κοπές· σταθερή αριστερή κεφαλή και κινητή δεξιά κεφαλή με αυτόματη μετακίνηση.

BladeLamaΔίσκοςØ 1.050 mm
PowerPotenzaΙσχύς15 kW (×2)
WeightPesoΒάρος6.000 kg
DimensionsIngombriΔιαστάσεις10.650 × 2.700 × 3.000 mm
Request informationRichiedi informazioniΖητήστε πληροφορίες
Data sheets (PDF)Schede tecniche (PDF)Τεχνικά φυλλάδια (PDF) PDF English PDF Italiano

Standard configurationConfigurazione di serieΒασικός εξοπλισμός

Structure

  • Electro-welded steel base
  • Feeding roller conveyor combined with mobile head
  • Central intermediate retractable pneumatic support
  • 4 vertical and 4 horizontal pneumatic clamps

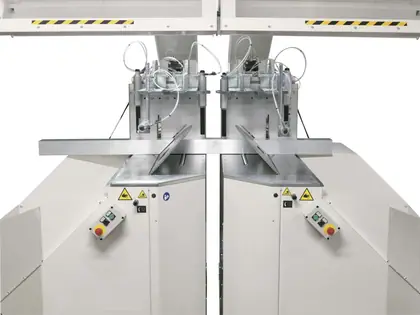

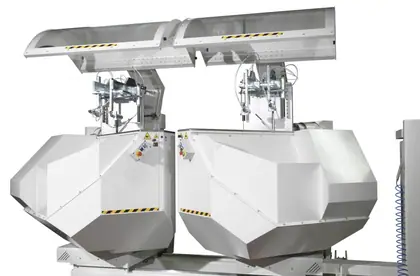

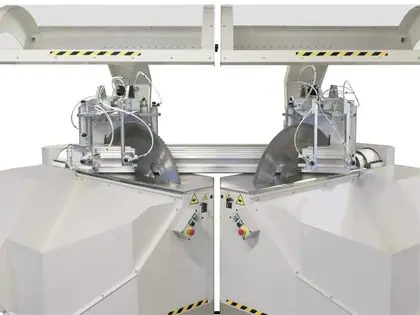

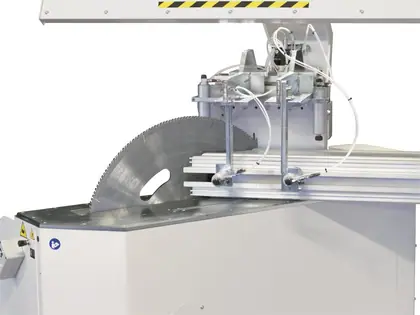

Cutting unit

  • Electronic pivoting and tilting controlled by software
  • Microdrop cutting lubrication with pure oil
  • 2 blades Ø 1050 mm included

Axes (X-Y-Z)

  • Axes movements controlled by brushless motors
  • Mobile head movement on linear guides

Control panel

  • Latest generation electronic control unit, 5 axes on Windows PC (10,4” colour touch-screen) for interface and electronic axes management
  • HICAM 2 software to upload and run machining programs; list machining and visualization of profile/workpiece data
  • Ethernet, Wi-Fi and remote assistance
  • RJ45 – USB network ports

Safety

  • Integral cutting area protections with automatic opening/closing
  • Optical barrier
  • Complies with CE safety regulations as standard

Electrical cabinet

  • IP 55 protection

Struttura

  • Basamento in acciaio elettrosaldato
  • Rulliera di alimentazione abbinata a testa mobile
  • Supporto intermedio a scomparsa con comando pneumatico
  • 4 morse pneumatiche verticali e 4 morse pneumatiche orizzontali

Unità di taglio

  • Rotazione e inclinazione elettronica gestita da software
  • Lubrificazione taglio a microgoccia con olio puro
  • 2 lame Ø 1050 mm incluse

Assi di lavoro (X-Y-Z)

  • Movimenti assi comandati da motori brushless
  • Spostamento testa mobile su guide lineari

Consolle di comando

  • Controllo computerizzato a 5 assi di ultima generazione su PC Windows (touch-screen a colori 10,4”) per la gestione dell’interfaccia operatore e degli assi elettronici
  • Software HICAM 2 per il caricamento e l’esecuzione dei programmi di lavorazione; possibilità di lavorazione in lista e di visualizzazione dati profilo/pezzo
  • Collegamento Ethernet, Wi-Fi e teleassistenza
  • Porte di rete RJ45 – USB

Sicurezza/Ergonomia

  • Protezioni integrali area di taglio con apertura/chiusura automatiche
  • Barriera ottica
  • Risponde di serie alle normative di sicurezza CE

Armadio elettrico

  • Protezione IP 55

Κατασκευή

  • Βάση από ηλεκτροσυγκολλημένο χάλυβα
  • Ράουλα τροφοδοσίας σε συνδυασμό με την κινητή κεφαλή
  • Κεντρικό ενδιάμεσο πνευματικό στήριγμα που κατεβαίνει
  • 4 κάθετες και 4 οριζόντιες πνευματικές μέγγενες

Μονάδα κοπής

  • Ηλεκτρονική περιστροφή και κλίση μέσω λογισμικού
  • Λίπανση κοπής μικροσταγόνας με καθαρό λάδι
  • Περιλαμβάνονται 2 δίσκοι Ø 1050 mm

Άξονες (X-Y-Z)

  • Κινήσεις αξόνων με brushless κινητήρες
  • Κίνηση κινητής κεφαλής σε γραμμικούς οδηγούς

Πίνακας χειρισμού

  • Ηλεκτρονική μονάδα ελέγχου τελευταίας γενιάς 5 αξόνων σε Windows PC (έγχρωμη οθόνη αφής 10,4”) για τη διεπαφή και τη διαχείριση των ηλεκτρονικών αξόνων
  • Λογισμικό HICAM 2 για φόρτωση και εκτέλεση προγραμμάτων κοπής· εργασία με λίστες και προβολή στοιχείων προφίλ/τεμαχίου
  • Ethernet, Wi-Fi και τηλεϋποστήριξη
  • Θύρες δικτύου RJ45 – USB

Ασφάλεια

  • Πλήρης προστασία περιοχής κοπής με αυτόματο άνοιγμα/κλείσιμο
  • Οπτικό φράγμα ασφαλείας
  • Συμμόρφωση με τους κανονισμούς ασφαλείας CE ως στάνταρ

Ηλεκτρικός πίνακας

  • Προστασία IP 55

Cutting capacityCapacità di taglioΔυνατότητα κοπής

AngleSquare profileRectangular profile
90°340 × 340 mm700 × 245 / 500 × 300 mm
45°260 × 260 mm700 × 175 / 500 × 210 mm
AngoloProfilo quadratoProfilo rettangolare
90°340 × 340 mm700 × 245 / 500 × 300 mm
45°260 × 260 mm700 × 175 / 500 × 210 mm
ΓωνίαΤετράγωνο προφίλΟρθογώνιο προφίλ
90°340 × 340 mm700 × 245 / 500 × 300 mm
45°260 × 260 mm700 × 175 / 500 × 210 mm

Technical dataScheda tecnicaΤεχνικά χαρακτηριστικά

Positioning axes

X axis – stroke6.000 mm
X axis – speed25 m/min
Y and Z axes – tilting angles90° – 135°
A and B axes – pivoting angles40° – 157,5°

Cutting unit

Blade diameter1.050 mm
Shaft diameter30 mm
Blade revolutions1.800 rpm
Max cutting speed6 m/min
Blade output managementOleopneumatic
Motor power15 kW

Power supply

Electric power (three-phase)400 V / 50 Hz
Compressed air supply7 bar
Air consumption per cycle194 Nl

Cutting specifications

Min cutting length between 2 blades750 mm
Max cutting length between 2 blades6.000 mm
Under- and over-size cutsPossible by software

Assi di posizionamento

Asse X – corsa6.000 mm
Asse X – velocità25 m/min
Assi Y e Z – inclinazione90° – 135°
Assi A e B – rotazione40° – 157,5°

Unità di taglio

Diametro lama1.050 mm
Diametro albero30 mm
Numero di giri lama1.800 giri/min
Velocità max di taglio6 m/min
Gestione uscita lamaOleopneumatica
Potenza motore15 kW

Alimentazione

Energia elettrica (trifase)400 V / 50 Hz
Aria compressa7 bar
Consumo d’aria per ciclo194 Nl

Specifiche di taglio

Lunghezza minima di taglio tra 2 lame750 mm
Lunghezza massima di taglio tra 2 lame6.000 mm
Tagli sotto e sopra misuraPossibili tramite software

Άξονες τοποθέτησης

Άξονας X – διαδρομή6.000 mm
Άξονας X – ταχύτητα25 m/min
Άξονες Y και Z – γωνίες κλίσης90° – 135°
Άξονες A και B – γωνίες περιστροφής40° – 157,5°

Μονάδα κοπής

Διάμετρος δίσκου1.050 mm
Διάμετρος άξονα30 mm
Στροφές δίσκου1.800 rpm
Μέγ. ταχύτητα κοπής6 m/min
Έλεγχος εξόδου δίσκουΥδροπνευματικός
Ισχύς κινητήρα15 kW

Τροφοδοσία

Ηλεκτρική τροφοδοσία (τριφασική)400 V / 50 Hz
Πεπιεσμένος αέρας7 bar
Κατανάλωση αέρα ανά κύκλο194 Nl

Προδιαγραφές κοπής

Ελάχ. μήκος κοπής μεταξύ 2 δίσκων750 mm
Μέγ. μήκος κοπής μεταξύ 2 δίσκων6.000 mm
Κοπές κάτω και πάνω από το μέγεθοςΔυνατές μέσω λογισμικού

OptionalsOpzionaliΠροαιρετικός εξοπλισμός

  • Motorized belt conveyor for swarf
  • Blade Ø 1050 mm
  • Profile final support
  • Label printer
  • Oil tank 25 l
  • Autotransformer for special voltage (230 V / 480 V / 600 V)
  • UL-CSA compliant components
  • Nastro motorizzato trasportatore sfridi
  • Lama Ø 1050 mm
  • Supporto finale profilo
  • Stampante etichette
  • Tanica olio 25 l
  • Autotrasformatore per tensioni speciali (230 V / 480 V / 600 V)
  • Componenti conformi UL-CSA
  • Μηχανοκίνητη ταινία μεταφοράς γρεζιών
  • Δίσκος Ø 1050 mm
  • Τελικό στήριγμα προφίλ
  • Εκτυπωτής ετικετών
  • Δοχείο λαδιού 25 l
  • Αυτομετασχηματιστής για ειδική τάση (230 V / 480 V / 600 V)
  • Εξαρτήματα συμβατά με UL-CSA

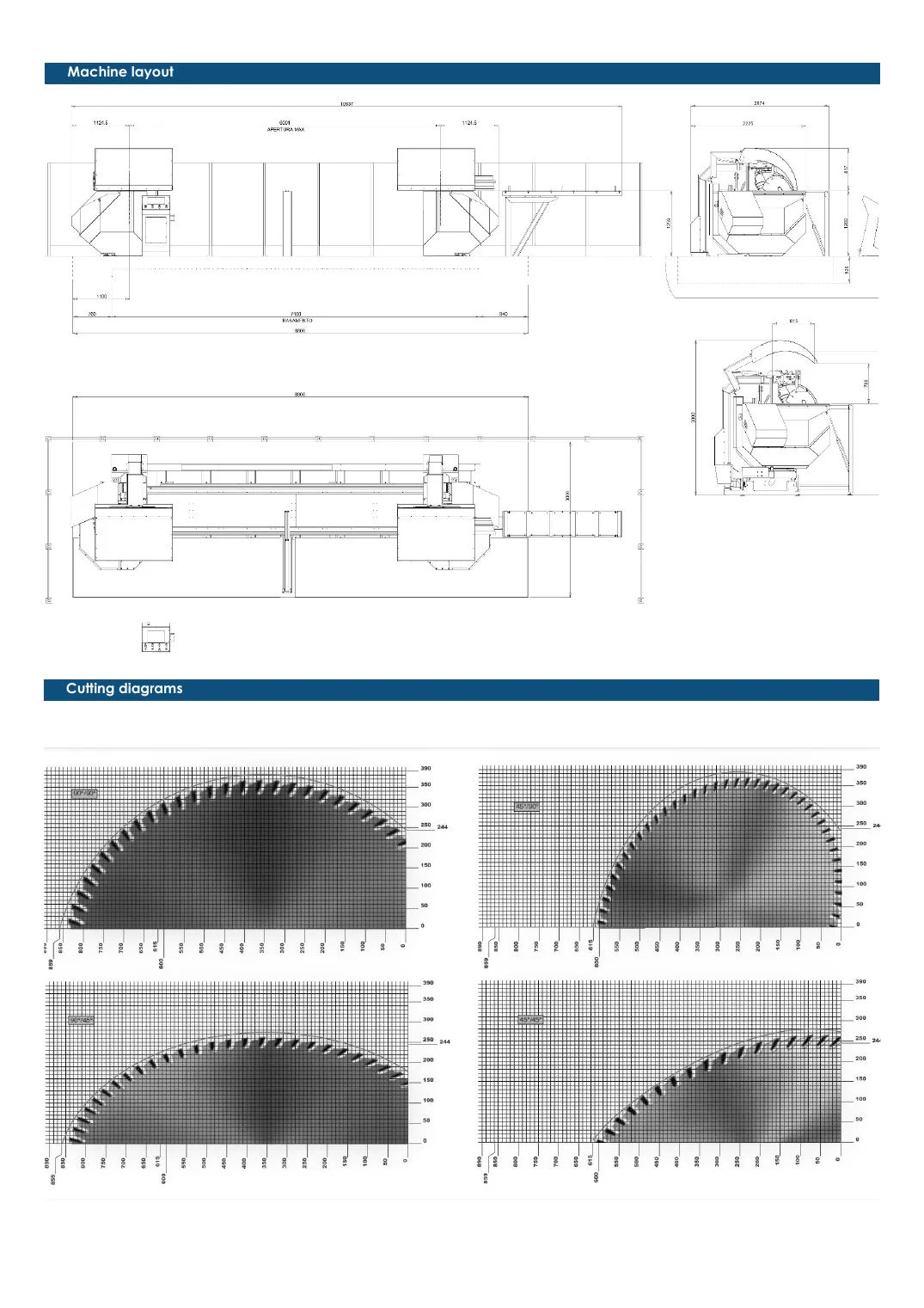

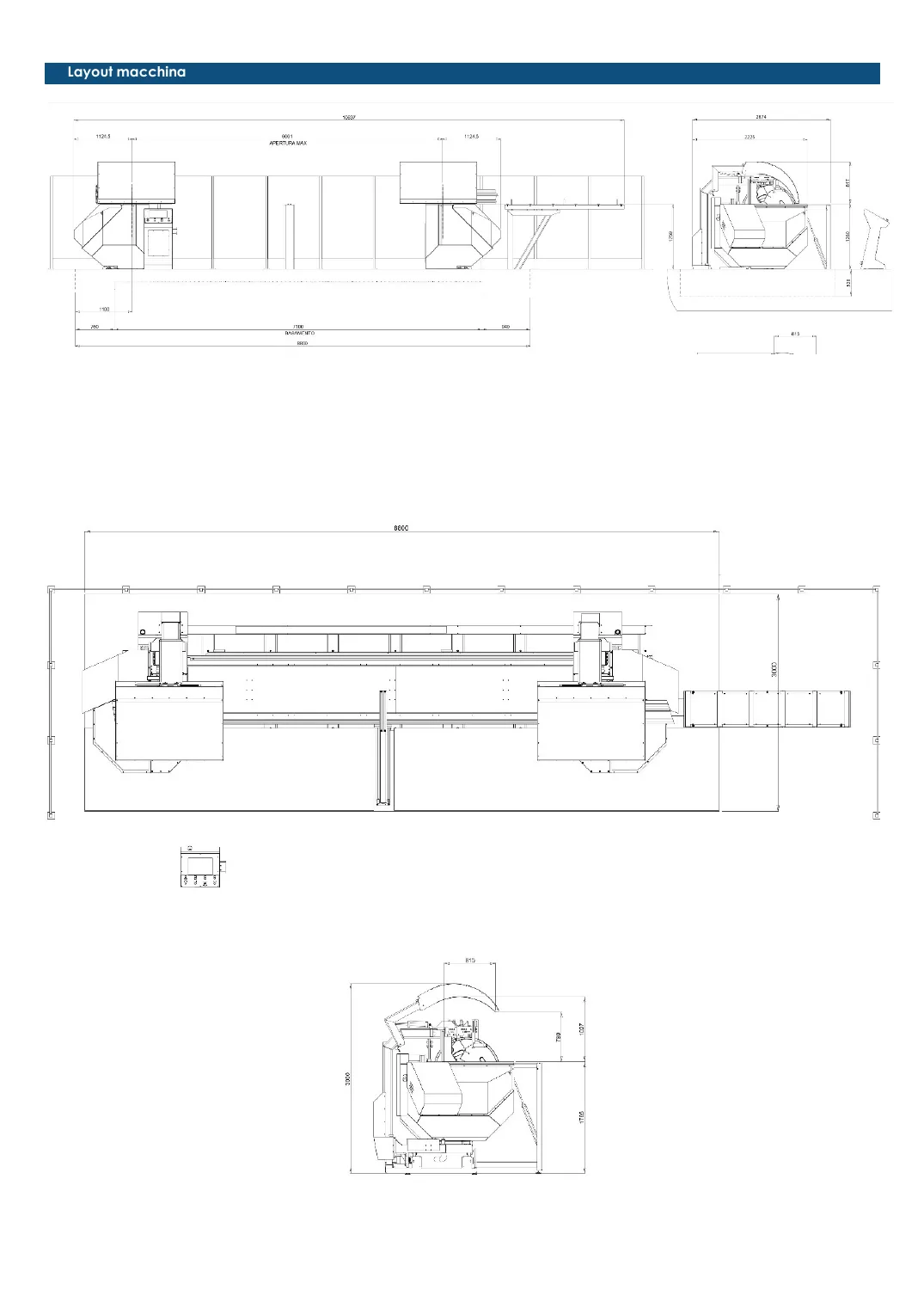

Layout & diagramsLayout e diagrammiΣχέδια & διαγράμματα

Selecta AL layout Selecta AL layout Selecta AL layout

From the official data sheetDalla scheda tecnica ufficialeΑπό το επίσημο τεχνικό φυλλάδιο
